Καλύτερη εύκαμπτη γρήγορη απάντηση αισθητήρων SF45-65 πίεσης λεπτών ταινιών για Multi-field
Περιγραφή
SF45-65 ο εύκαμπτος αισθητήρας πίεσης λεπτών ταινιών είναι ένας νέος τύπος του αισθητήρα που χρησιμοποιεί την εύκαμπτη τεχνολογία αντίληψης πίεσης με τα ανεξάρτητα δικαιώματα πνευματικής ιδιοκτησίας. Είναι τυπωμένο στα εύκαμπτα και λεπτά υλικά με την ισχυρή προσκόλληση, την κάμπτοντας αντίσταση, και τα υψηλά εύκαμπτα νανο-λειτουργικά υλικά ευαισθησίας., έτσι ώστε μπορεί να επιτύχει την ανίχνευση υψηλός-ευαισθησίας της πίεσης.
SF45-65 ο εύκαμπτος αισθητήρας πίεσης ταινιών είναι ένας ανθεκτικός αισθητήρας. Η αντίσταση παραγωγής μειώνεται καθώς η πίεση που εφαρμόζεται στην επιφάνεια του αισθητήρα αυξάνεται. Η πίεση μπορεί να μετρηθεί μέσω μιας συγκεκριμένης σχέσης πίεση-αντίστασης.

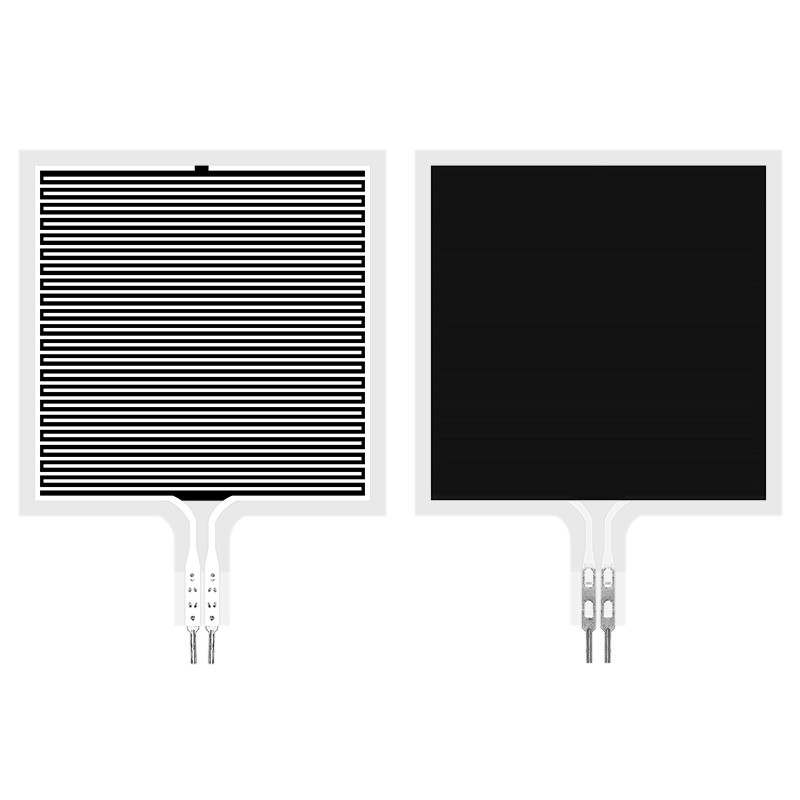

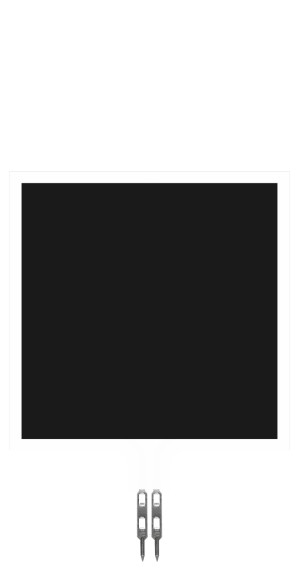

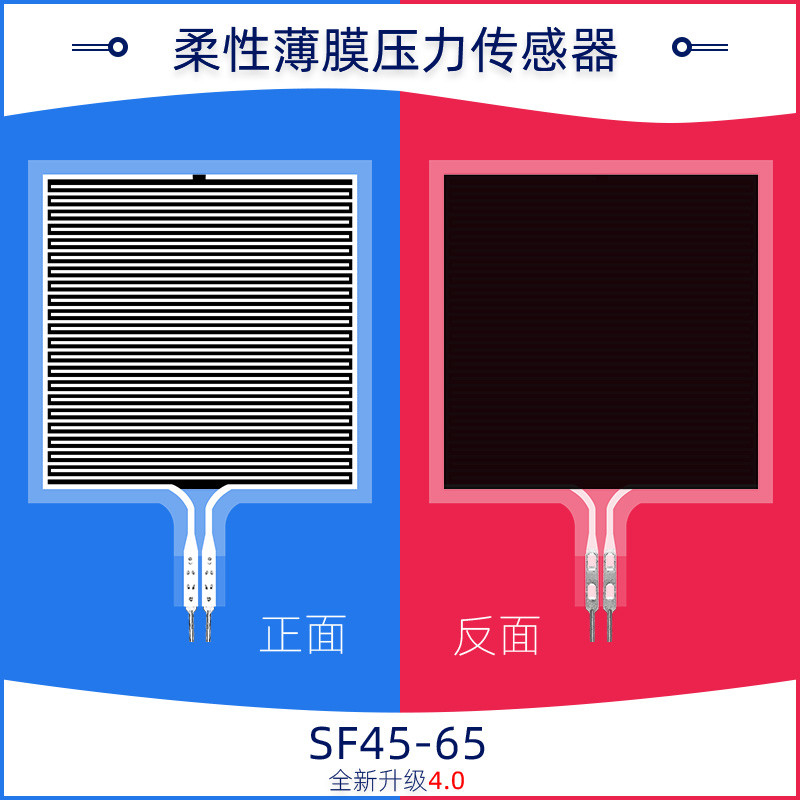

Ο εύκαμπτος αισθητήρας πίεσης ταινιών SF45-65 είναι ένας αισθητήρας πίεσης με μια τετραγωνική ευαίσθητη περιοχή. Η ευαίσθητη περιοχή έχει ένα μέγεθος 46*46mm και μπορεί να μετρήσει την πίεση μέσα σε 5kg. Είναι κατάλληλο για τα σενάρια μέτρησης πίεσης στις εύκαμπτες επιφάνειες, και μπορεί να χρησιμοποιηθεί ευρέως στο έξυπνο σπίτι, τα καταναλωτικά ηλεκτρονικά, την αυτοκίνητη ηλεκτρονική, το ιατρικό εξοπλισμό, το βιομηχανικό έλεγχο, τα έξυπνα ρομπότ και άλλους τομείς.
Χαρακτηριστικά γνωρίσματα
Ø Ultra-thin, πάχος λιγότερο από 0.4mm
Ø αντίσταση στην κάμψη
Ø γρήγορη απάντηση
Ø τα μακρά ζωή, πέρασαν την πιέζοντας δοκιμή περισσότερες από 1 εκατομμύριο φορές
Ø το σήμα παραγωγής είναι εύκολο να ανιχνευθεί
Ø το μήκος προϊόντων, μέγεθος, συσκευασία καρφιτσών μπορεί να προσαρμοστεί, κ.λπ.
Ø οι παράμετροι σειράς αισθητήρων μπορούν να προσαρμοστούν.
Δείκτης απόδοσης
| Πρότυπο |
SF45-65 |
| Σειρά |
0~5kg |
| Πάχος |
≤0.4mm |
| Διάσταση |
Δείτε την προδιαγραφή και την περιγραφή μεγέθους |
| Σημείο απάντησης |
≤30g |
| Επανάληψη |
±5% (50%loaded) |
| Συνέπεια |
±15% (δείτε την προδιαγραφή και την περιγραφή μεγέθους) |
| Υστέρηση |
+10% (RF + - RF) /RF+ |
| Διάρκεια |
>One εκατομμύρισσες φορές |
| Αρχική αντίσταση |
>10MΩ (μη-που φορτώνεται) |
| Χρόνος απόκρισης |
<1ms |
| Επαναλάβετε το χρόνο |
<15ms |
| Τάση δοκιμής |
Χαρακτηριστικό συνεχές ρεύμα 3.3V αξίας |
| Λειτουργούσα θερμοκρασία |
-20℃ ~ 60℃ |
| EMI |
Κανένα προϊόν |
| ESD |
Αναισθησία |
| Πρότυπο |
πίεση/Kgf |
0,25 |
0,5 |
0,75 |
1 |
1.5 |
2 |
2.5 |
3 |
3.5 |
4 |
4.5 |
5 |
| SF45-65 |
resistance/KΩ |
4.04 |
1.87 |
1.17 |
0,86 |
0,62 |
0,46 |
0,37 |
0,32 |
0,27 |
0,25 |
0,20 |
0,17 |
Κύκλωμα αναφοράς
Οδηγίες
SF45-65flexible ο αισθητήρας πίεσης λεπτών ταινιών είναι ένα μη πολικό συστατικό, δεν υπάρχει καμία κατευθυντικότητα στο κύκλωμα
- Κατά τη χρησιμοποίηση, παρακαλώ τοποθετήστε την πίεση - ευαίσθητη ζώνη του αισθητήρα σε μια σταθερή, επίπεδη επιφάνεια. Η χρησιμοποίηση του αισθητήρα σε μια κυρτή ή ανώμαλη επιφάνεια θα καταστήσει τον αισθητήρα αρχικά αγώγιμο, δηλ., σε ένα κράτος «απάντησης» όταν δεν υπάρχει καμία πίεση σε αυτό το κράτος, η αντίσταση παραγωγής αισθητήρων μπορεί ακόμα να ανταποκριθεί στις αλλαγές πίεσης, και η αντίστοιχη σχέση δεν ισχύει πλέον στο φύλλο στοιχείων αναφοράς
- Εάν η ενισχυτική επιφάνεια και η δύναμη που εφαρμόζουν την επιφάνεια είναι και άκαμπτες και σκληρές επιφάνειες, και η επιφάνεια επαφών είναι μεγαλύτερη από η ευαίσθητη περιοχή του αισθητήρα, λόγω της δομής του αισθητήρα, η απάντηση πίεσης μπορεί να είναι μικρή και ασταθής. Ένα στρογγυλό μαλακό λαστιχένιο μαξιλάρι πρέπει να επισυναφθεί στο κέντρο της ευαίσθητης περιοχής, η διάμετρος είναι ελαφρώς μικρότερη από τη ευαίσθητη περιοχή, και η περιοχή πρέπει να είναι μεγαλύτερη από 60% του τομέα της ευαίσθητης περιοχής
- Μπορείτε να χρησιμοποιήσετε τη double-sided ταινία για να καθορίσετε τον αισθητήρα στην ενισχυτική επιφάνεια. Δώστε την προσοχή ότι η ενισχυτική επιφάνεια είναι καθαρή και καθαρή πρίν κολλά. Συστήνεται να χρησιμοποιηθεί η double-sided ταινία εμπορικών σημάτων της 3M παρέχετε τις προσαρμοσμένες υπηρεσίες
Ανακοινώσεις
- Κατά τη χρησιμοποίηση του αισθητήρα, προσπαθήστε να καταστήσετε το φορτίο λαμβανόμενο ομοιόμορφα και να αποφύγετε τη απευθείας επαφή με τον αισθητήρα από τα αιχμηρά αντικείμενα
- Η χρήση πέρα-σειράς θα μειώσει την απόδοση του αισθητήρα ή ακόμα και θα καταστρέψει τον αισθητήρα
- Το τερματικό αισθητήρων κατασκευάζεται από χαλκό και κασσίτερος-καλυμμένο υλικό, και ο μόλυβδος μπορεί να ενωθεί στενά σύμφωνα με τις ανάγκες. Πρέπει να σημειωθεί ότι η θερμοκρασία συγκόλλησης δεν πρέπει να είναι πάρα πολύ υψηλή, συνιστάται να μην πρέπει να υπερβεί 300°C, και ο χρόνος επαφών δεν πρέπει να υπερβεί 1 το δεύτερο, ώστε να αποτραπεί του υψηλής θερμοκρασίας από την τήξη και την παραμόρφωση του υποστρώματος ταινιών.
