1.General εισαγωγή

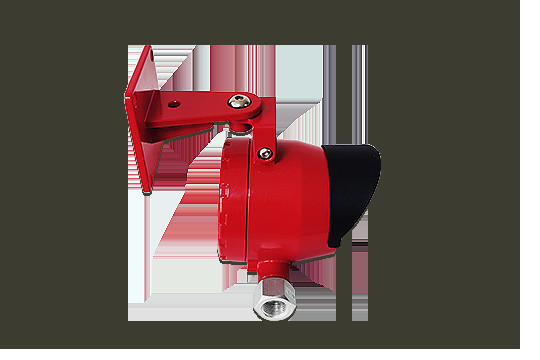

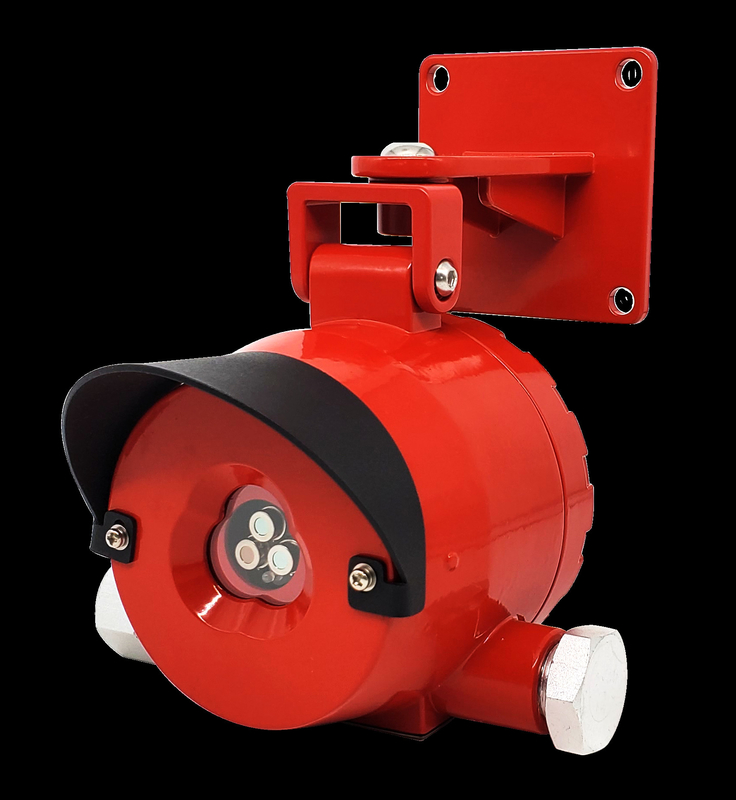

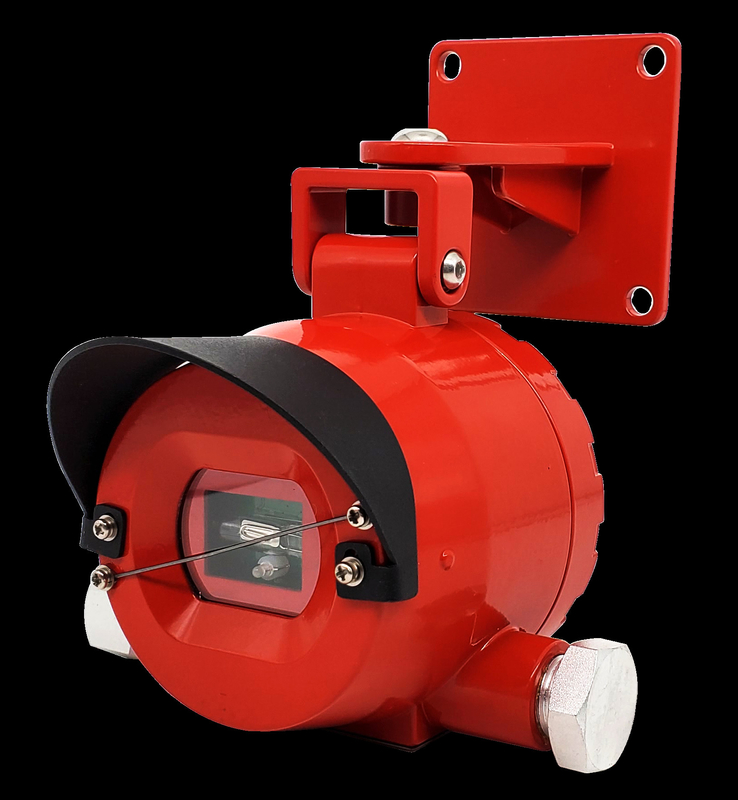

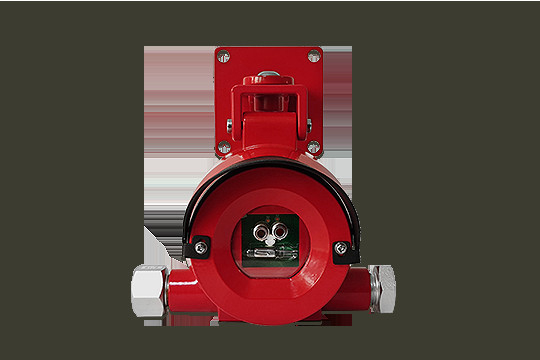

FD10-UVIR2 ο ανιχνευτής φλογών χρησιμοποιεί δύο αισθητήρες IR και έναν UV υπεριώδη αισθητήρα. Οι υπέρυθροι αισθητήρες είναι με τα διαφορετικά μήκη κύματος με το περιορισμένης ζώνης φιλτράρισμα. Ο υπεριώδης αισθητήρας είμαι με την ηλιακός-τυφλή ζώνη. Ένας αισθητήρας IR και ο UV αισθητήρας χρησιμοποιούνται για να απεικονίσουν το κεντρικό μήκος κύματος των πληροφοριών φλογών. Ο άλλος αισθητήρας IR χρησιμοποιείται για να ελέγξει άλλη υπέρυθρη ακτινοβολία στο περιβάλλον. Συνδυάζοντας με τα χαρακτηριστικά τρεμουλιασμάτων της φλόγας, αναλύοντας μέσω των μεγάλων μικροεπεξεργαστών και υπολογίζοντας από τους μαθηματικούς αλγορίθμους, το φάσμα ακτινοβολίας με τα χαρακτηριστικά φλογών επιβεβαιώνω ως συναγερμός πυρκαγιάς. Ο ανιχνευτής καταστέλλει την παρέμβαση του φωτός του ήλιου, της αστραπής, της ηλεκτρικής συγκόλλησης, της θερμικής ακτινοβολίας, της ηλεκτρομαγνητικής παρέμβασης, της μηχανικής δόνησης και άλλης παρέμβασης, επιτυγχάνοντας κατά συνέπεια τη γρήγορη απάντηση και τον ακριβή προσδιορισμό του σήματος φλογών.
2.Application σενάρια
Οι βαριές εφαρμογές βιομηχανίας, η βιομηχανία σηράγγων, το πετρέλαιο και το φυσικό αέριο τοποθετούν σε δεξαμενή το αγρόκτημα, τη βιομηχανία δύναμης και την πετροχημική βιομηχανία, κ.λπ.
3.Main χαρακτηριστικά
1.Response σειρά φάσματος: 4.3μm, 5.0μm, 185~260nm
2.The η μεγαλύτερη απόσταση ανίχνευσης μπορεί να φθάσει σε 50 μέτρα
3.Multi-ισόπεδος τοποθετήσεις ευαισθησίας για να ικανοποιήσει τις ανάγκες των διαφορετικών περιπτώσεων
4.Magnetic ο φραγμός ρυθμίζει την ευαισθησία, καμία ανάγκη που ανοίγει την κάλυψη στην περιοχή
5.Using μεγάλη ταχύτητα, χαμηλός-κατανάλωση και υψηλής απόδοσης τριανταδυάμπιτα στοιχεία - τσιπ επεξεργασίας
6.Excellent αντίσταση στη ραδιοσυχνότητα και ηλεκτρομαγνητική παρέμβαση
7.Perfect αλγόριθμος διπλωμάτων ευρεσιτεχνίας, γρήγορη απάντηση, υψηλή σταθερότητα, ισχυρή αντι-ψεύτικη δυνατότητα συναγερμών
8.Detection γωνία 90° (αισθητήρες IR) και 120° (UV αισθητήρας)
9.The η μεγαλύτερη απόσταση ανίχνευσης μπορεί να φθάσει σε 50 μέτρα
10.Multi-ισόπεδος τοποθετήσεις ευαισθησίας για να ικανοποιήσει τις ανάγκες των διαφορετικών περιπτώσεων
11.Magnetic ο φραγμός ρυθμίζει την ευαισθησία, καμία ανάγκη που ανοίγει την κάλυψη στην περιοχή
12.Explosionproof σχέδιο, κατάλληλο για τις επικίνδυνες περιοχές σε πολλούς τύπους βιομηχανικών περιοχών
4.Technical παράμετροι

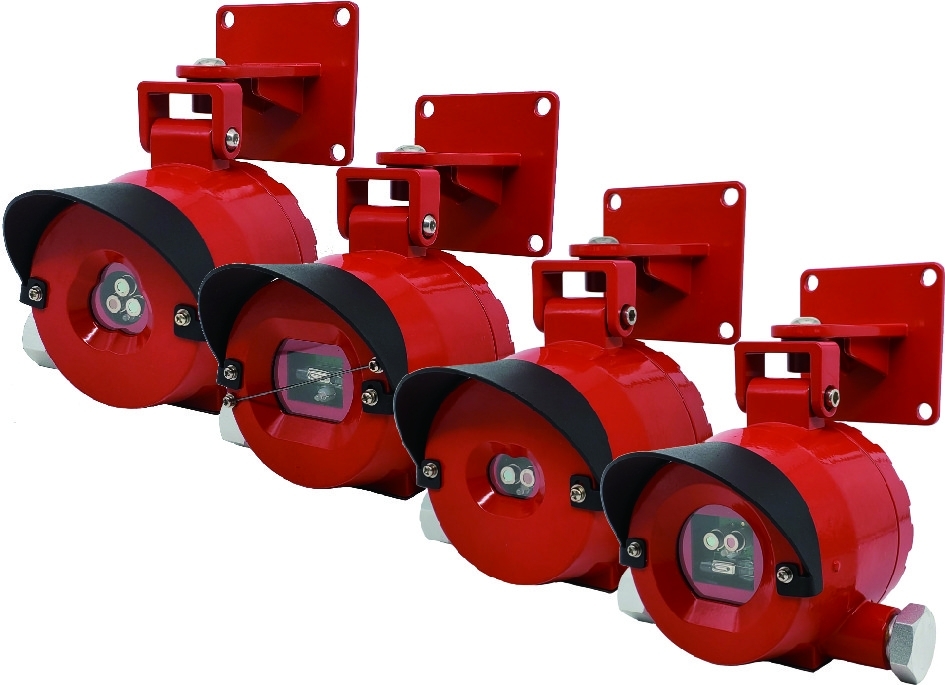

| Φασματική απάντηση | Fd10-UV: 185~260nm |
| FD10-IR2: 4.3μm, 5.0μm | |
|
FD10-IR3: 3.8μm, 4.3μm, 5.0μm FD10-UVIR2: 185~260nm, 4.3μm, 5.0μm |
|
| Μέθοδος ανίχνευσης | Σε πραγματικό χρόνο δειγματοληψία της οπτικής πορείας |
| Επίδειξη | Φω'τα οδηγήσεων |
| Ένδειξη θέσης | Λάμψεις των πράσινων οδηγήσεων για να δείξει την κανονική λειτουργία (ο αριθμός λάμψεων κάθε 3 δευτερόλεπτα αντιπροσωπεύει το επίπεδο ευαισθησίας) |
| Οι κόκκινες οδηγήσεις ανάβουν πάντα για να δείξουν έναν συναγερμό | |
| Μέθοδος λειτουργίας | Ο μαγνητικός φραγμός, ρυθμίζει την ευαισθησία (4 επίπεδα) |
| Παραγωγή σημάτων | 4-20mA ανάλογο |
| Παθητικοί ηλεκτρονόμοι (για το ελάττωμα και το συναγερμό) | |
| Πρώην βαθμός | ExdCⅡ T6 ΜΒ πρώην TD A21 |
| Προστασία εισόδου | IP66 |
| Δύναμη εισαγωγής | DC24V±6V |
| Λειτουργώντας ρεύμα | ≤30mA (DC24V) |
| Μέθοδος εγκατάστασης | Τοίχος που τοποθετούνται ή ανύψωση ή εκμετάλλευση-σωλήνας |
| Χρόνος απόκρισης |
FD10-IR2: ≤10s |
|
Απόσταση ανίχνευσης |
Fd10-UV: 30m, πυρκαγιά ν-επτανίων 0.3m×0.3m |
| FD10-IR2: 50m, πυρκαγιά ν-επτανίων 0.3m×0.3m | |
| RD10-IR3: 50m, πυρκαγιά ν-επτανίων 0.3m×0.3m | |
| FD10-UVIR2: 50m, πυρκαγιά ν-επτανίων 0.3m×0.3m | |
| Θερμοκρασία εργασίας | Fd10-UV: -20~60℃ |
| FD10-IR2: -25~70℃ | |
| FD10-IR3: -25~70℃ | |
| FD10-UVIR2: -20~60℃ | |
| Οπτικό πεδίο | Fd10-UV: 120° |
| FD10-IR2: 100° | |
| FD10-IR3: 100° | |
| FD10-UVIR2: 100° (IR)/120° (UV) | |
| Βάρος | 1.5±0.2kg |
| Υλικό κατοικίας | Χαλκός-ελεύθερο χυτό αργίλιο |
| Βίδα εισόδων καλωδίων | NPT1/2 |
| Υγρασία εργασίας | ≤95%RH (καμία συμπύκνωση) |
