1. Γενική Εισαγωγή

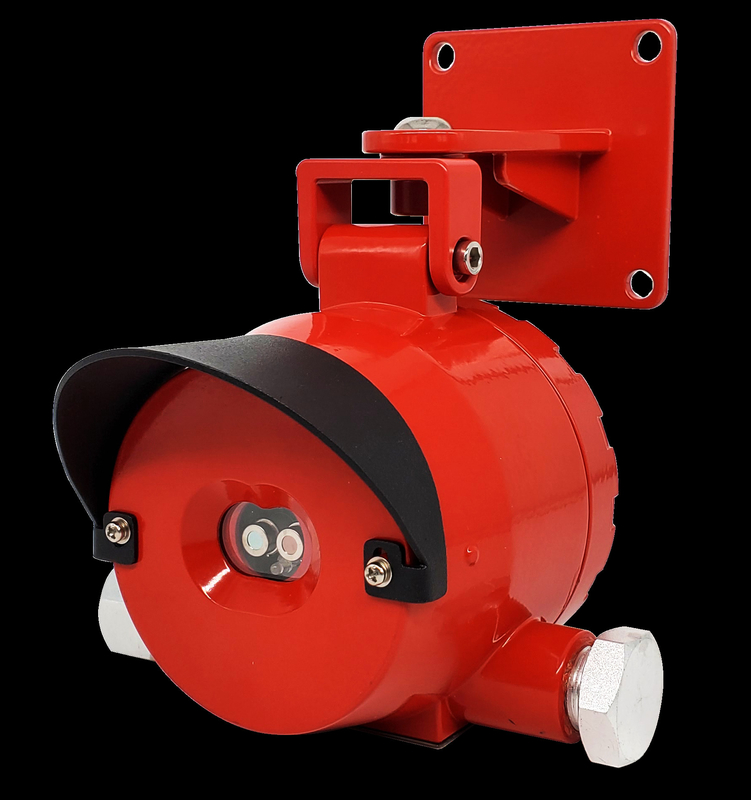

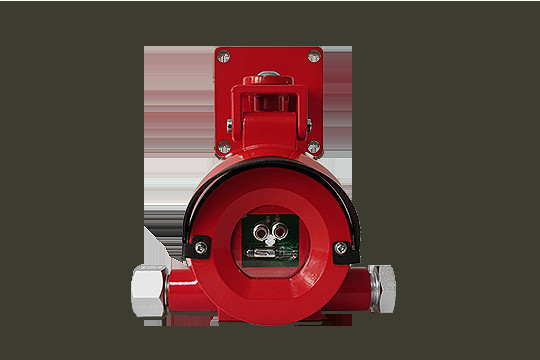

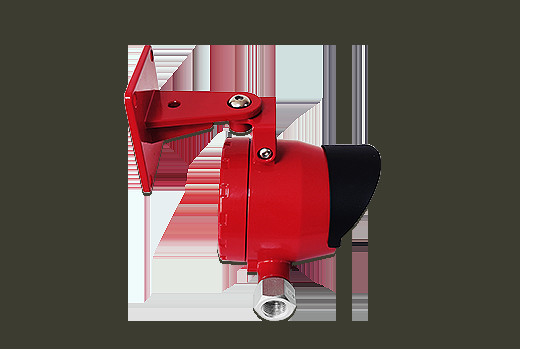

Ο τριπλός ανιχνευτής φλόγας FD10-IR3 είναι ένας νέος τύπος έξυπνου εξοπλισμού ανίχνευσης πυρκαγιάς. Οι ανιχνευτές χρησιμοποιούν 3 υπέρυθρους αισθητήρες με διαφορετικά μήκη κύματος με φιλτράρισμα στενής ζώνης. Ένας αισθητήρας χρησιμοποιείται για να αντικατοπτρίζει το κεντρικό μήκος κύματος των πληροφοριών φλόγας. Οι άλλοι δύο αισθητήρες χρησιμοποιούνται για την παρακολούθηση άλλης υπέρυθρης ακτινοβολίας στο περιβάλλον. Συνδυάζοντας με τα χαρακτηριστικά τρεμοπαίσματος της φλόγας, αναλύοντας μέσω επεξεργαστών υψηλής ταχύτητας και υπολογίζοντας με μαθηματικούς αλγορίθμους, το φάσμα ακτινοβολίας με χαρακτηριστικά φλόγας επιβεβαιώνεται ως συναγερμός πυρκαγιάς.
Ο ανιχνευτής καταστέλλει τις παρεμβολές από το ηλιακό φως, την αστραπή, την ηλεκτρική συγκόλληση, τη θερμική ακτινοβολία, τις ηλεκτρομαγνητικές παρεμβολές, τη μηχανική δόνηση και άλλες παρεμβολές, επιτυγχάνοντας έτσι την ταχεία απόκριση και την ακριβή αναγνώριση του σήματος φλόγας.
2. Κύρια Χαρακτηριστικά
Εύρος φάσματος απόκρισης: 3.8μm, 4.3μm, 5.0μm
Χρόνος απόκρισης: <30s
Προστασία εισόδου: IP66
Τάση τροφοδοσίας: DC24V±6V
Η μέγιστη απόσταση ανίχνευσης μπορεί να φτάσει τα 50 μέτρα
Χρήση τσιπ επεξεργασίας δεδομένων 32 bit υψηλής ταχύτητας, χαμηλής κατανάλωσης και υψηλής απόδοσης
Εξαιρετική αντοχή σε ραδιοσυχνότητες και ηλεκτρομαγνητικές παρεμβολές
Τέλειος αλγόριθμος πατέντας, γρήγορη απόκριση, υψηλή σταθερότητα, ισχυρή ικανότητα κατά των ψευδών συναγερμών
Γωνία ανίχνευσης 90°
Η μέγιστη απόσταση ανίχνευσης μπορεί να φτάσει τα 50 μέτρα
Ρυθμίσεις ευαισθησίας πολλαπλών επιπέδων για την κάλυψη των αναγκών διαφορετικών περιπτώσεων
Μαγνητική ράβδος ρυθμίζει την ευαισθησία, δεν χρειάζεται να ανοίξετε το κάλυμμα επί τόπου
Σχεδιασμός ανθεκτικός στην έκρηξη, κατάλληλος για επικίνδυνες περιοχές σε πολλούς τύπους βιομηχανικών χώρων
3. Κύριες τεχνικές προδιαγραφές
Εύρος φάσματος απόκρισης 3.8μm, 4.3μm, 5.0μm Αντικείμενο ανίχνευσης Φλόγα Μέθοδος ανίχνευσης
Μέθοδος εμφάνισης Φώτα LED Ένδειξη κατάστασης Το πράσινο LED αναβοσβήνει για να υποδείξει κανονική λειτουργία (ο αριθμός των αναβοσβησμάτων κάθε 3 δευτερόλεπτα αντιπροσωπεύει το επίπεδο ευαισθησίας) Το κόκκινο LED ανάβει πάντα για να υποδείξει συναγερμό Μέθοδος λειτουργίας Μαγνητική ράβδος για ρύθμιση της ευαισθησίας (4 επίπεδα συνολικά) Έξοδος σήματος
Χρόνος απόκρισης<30sEx gradeEx d IIC T6 Gb >
4. Τεχνικές παράμετροι
| Φασματική απόκριση | FD10-UV: 185~260nm |
| FD10-IR2: 4.3μm, 5.0μm | |
|
FD10-IR3: 3.8μm, 4.3μm, 5.0μm FD10-UVIR2: 185~260nm, 4.3μm, 5.0μm |
|
| Μέθοδος ανίχνευσης | Δειγματοληψία σε πραγματικό χρόνο της οπτικής διαδρομής |
| Οθόνη | Φώτα LED |
| Ένδειξη κατάστασης | Το πράσινο LED αναβοσβήνει για να υποδείξει κανονική λειτουργία (ο αριθμός των αναβοσβησμάτων κάθε 3 δευτερόλεπτα αντιπροσωπεύει το επίπεδο ευαισθησίας) |
| Το κόκκινο LED ανάβει πάντα για να υποδείξει συναγερμό | |
| Μέθοδος λειτουργίας | Μαγνητική ράβδος, ρυθμίστε την ευαισθησία (4 επίπεδα) |
| Έξοδος σήματος | Αναλογικό 4-20mA |
| Παθητικά ρελέ (για βλάβη και συναγερμό) | |
| Βαθμός Ex | ExdⅡC T6 Gb/ Ex tD A21 |
| Προστασία εισόδου | IP66 |
| Ισχύς εισόδου | DC24V±6V |
| Ρεύμα λειτουργίας | ≤30mA (DC24V) |
| Μέθοδος εγκατάστασης | Τοποθέτηση σε τοίχο ή ανύψωση ή σωλήνας συγκράτησης |
| Χρόνος απόκρισης |
FD10-IR2: ≤10s |
|
Απόσταση ανίχνευσης |
FD10-UV: 30m, 0.3m×0.3m φωτιά N-επτάνιου |
| FD10-IR2: 50m, 0.3m×0.3m φωτιά N-επτάνιου | |
| RD10-IR3: 50m, 0.3m×0.3m φωτιά N-επτάνιου | |
| FD10-UVIR2: 50m, 0.3m×0.3m φωτιά N-επτάνιου | |
| Θερμοκρασία λειτουργίας | FD10-UV: -20~60℃ |
| FD10-IR2: -25~70℃ | |
| FD10-IR3: -25~70℃ | |
| FD10-UVIR2: -20~60℃ | |
| Οπτικό πεδίο | FD10-UV: 120° |
| FD10-IR2: 100° | |
| FD10-IR3: 100° | |
| FD10-UVIR2: 100°(IR) / 120° (UV) | |
| Βάρος | 1.5±0.2kg |
| Υλικό περιβλήματος | Χαλκός-ελεύθερο χυτό αλουμίνιο |
| Βίδα εισόδου καλωδίου | NPT1/2 |
| Υγρασία λειτουργίας | ≤95%RH (χωρίς συμπύκνωση) |
5. Εταιρικό προφίλ
Η Henan Weiguo Intelligent Technology Co., LTD., που ιδρύθηκε το 2015, είναι μια σημαντική θυγατρική της Hanwei Electronics Group Corporation (Αριθμός μετοχής: 300007) στον τομέα της έξυπνης υγείας, του ασφαλούς σπιτιού και της επιχείρησης IoT. Η Henan Weiguo Intelligent Technology Co., LTD., βασιζόμενη στην βασική τεχνολογία αισθητήρων, επικεντρώνεται στον συναγερμό αερίου και καπνού, στην παρακολούθηση της ποιότητας του αέρα, στον ελεγκτή αλκοόλ και στα προϊόντα πυρόσβεσης. Βασισμένη στην εισαγωγή τεχνολογίας από την Hanwei Electronics Group Corporation και από το εξωτερικό, η Henan Weiguo intelligent Technology Co., LTD., έχει εξελιχθεί σε μια καινοτόμο εταιρεία με τη συλλογή σχεδιασμού, έρευνας και ανάπτυξης, παραγωγής, πωλήσεων και εξυπηρέτησης. Θα δεσμευτούμε πάντα να γίνουμε ο ηγέτης στο έξυπνο υλικό, παρέχοντας ένα ασφαλές, υγιές, φιλικό προς το περιβάλλον και έξυπνο περιβάλλον εργασίας και διαβίωσης για οικογένειες και χρήστες σε όλο τον κόσμο.
Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
