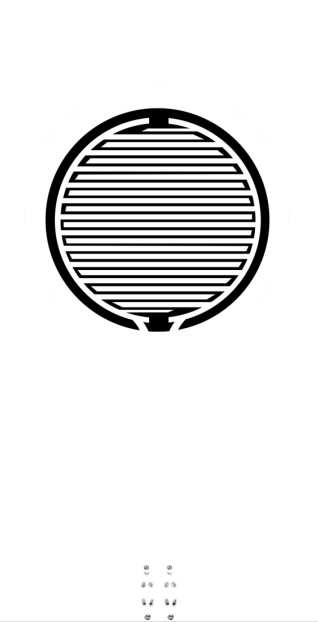

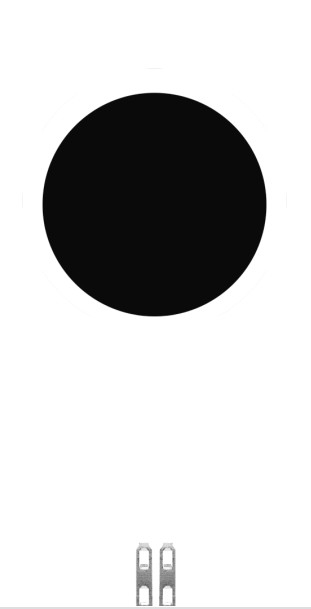

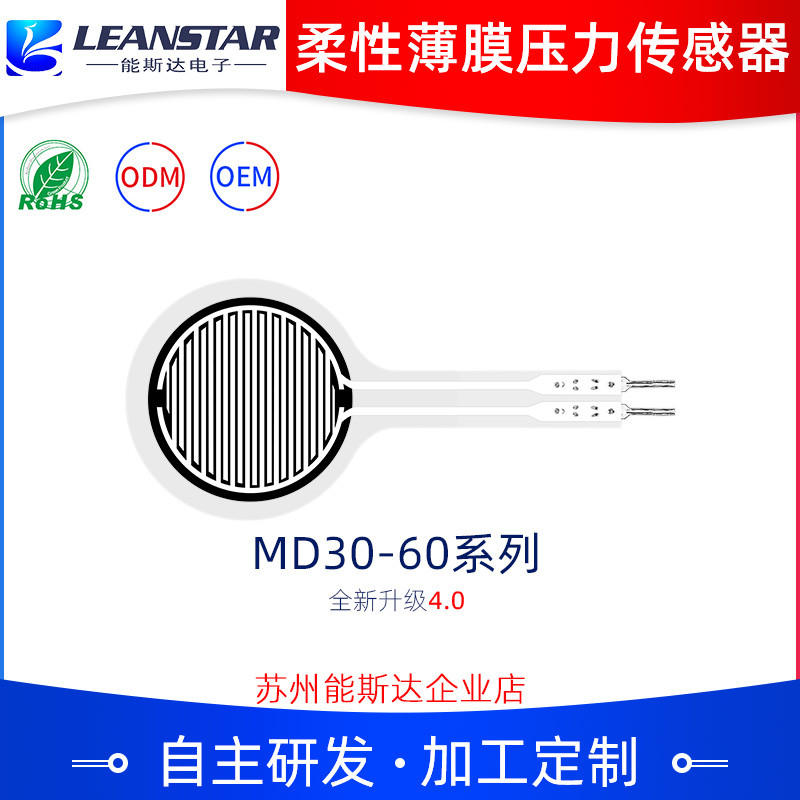

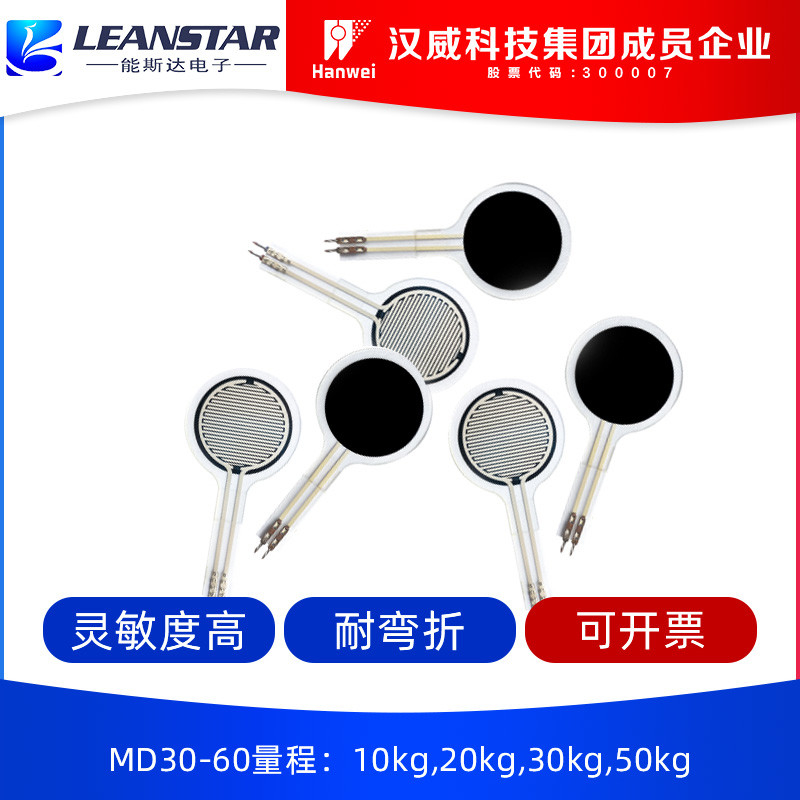

Εύκαμπτο ηλεκτρονικό ιατρικό όργανο αισθητήρων MD30-60 πίεσης λεπτών ταινιών
Περιγραφή
MD30-60 ο εύκαμπτος αισθητήρας πίεσης λεπτών ταινιών σειράς είναι ένας νέος τύπος του αισθητήρα με τα ανεξάρτητα δικαιώματα πνευματικής ιδιοκτησίας της εύκαμπτης τεχνολογίας αισθητηρίων πίεσης. Είναι τυπωμένο στο εύκαμπτο λεπτό υλικό με την ισχυρή προσκόλληση, την κάμπτοντας αντίσταση και την υψηλή ευαισθησία των εύκαμπτων νανο λειτουργικών υλικών, ώστε να επιτευχθεί η υψηλή ευαισθησία της ανίχνευσης πίεσης.
Ο αισθητήρας πίεσης λεπτών ταινιών είναι ένας ανθεκτικός αισθητήρας. Η αντίσταση παραγωγής μειώνεται καθώς η πίεση που εφαρμόζεται στην επιφάνεια του αισθητήρα αυξάνεται. Η πίεση μπορεί να μετρηθεί μέσω μιας συγκεκριμένης σχέσης πίεση-αντίστασης. Μπορεί να χρησιμοποιηθεί ευρέως στην αντίληψη πίεσης, την ανθρώπου-υπολογιστή αλληλεπίδραση, τα ευφυή ρομπότ, τον ηλεκτρονικό ιατρικό εξοπλισμό, τις φορετές συσκευές, τη φυσιολογική ανίχνευση υγείας και άλλους τομείς. Παραδείγματος χάριν, χρησιμοποιείται για να προκαλέσει και να ανιχνεύσει το πεντάλι ενός αυτοκινήτου ισορροπίας, για να ανιχνεύσει την καρδιοπνευμονική νεκρανάσταση, και για να ανιχνεύσει την πίεση σε άλλα σενάρια.
Χαρακτηριστικά γνωρίσματα
Ø Ultra-thin, πάχος λιγότερο από 0.6mm
Ø χαμηλής ισχύος κατανάλωση και άριστη σταθερότητα
Ø γρήγορη απάντηση
Ø υψηλή ευαισθησία και ευρεία σειρά ανίχνευσης
Ø απλό σχέδιο ανίχνευσης, εύκολο να ενσωματώσει
Ø οι διαφορετικοί αισθητήρες μεγέθους και μορφής μπορούν να προσαρμοστούν
Ø περασμένη επικύρωση RoHS
Παράμετροι προϊόντων
| Λογότυπο | Μέγεθος (χιλ.) |
| Μήκος | 66.3 |
| Πλάτος | 30 |
| Ευαίσθητη περιοχή | φ25 |
| Πίσσα καρφιτσών | 2.54 |
| Ανοχή | 0,2 |
Δείκτης απόδοσης
| Πρότυπο | Το MD30-60@10kg | Το MD30-60@20kg | Το MD30-60@30kg | Το MD30-60@50kg |
| Σειρά | 0~10kg | 0~20kg | 0~30kg | 0~50kg |
| Πάχος | ≤0.4mm | ≤0.6mm | ||
| Διάσταση | Δείτε την προδιαγραφή και την περιγραφή μεγέθους | |||
| Απάντηση pointnote 1 | ≤0.2kg | ≤0.5kg | ||
| Επανάληψη | ±3% (50%loaded) | |||
| Consistencynote 2 | ±10% (batch του ίδιου προτύπου) | |||
| Υστέρηση | ﹢10% (RF + - RF) /RF+ | |||
| Διάρκεια | >One εκατομμύρισσες φορές | |||
| Αρχική αντίσταση | >10MΩ (μη-που φορτώνεται) | |||
| Χρόνος απόκρισης | < 1ms | |||
| Επαναλάβετε το χρόνο | < 15ms | |||
| Τάση δοκιμής | Χαρακτηριστικό συνεχές ρεύμα 3.3V αξίας | |||
| Λειτουργούσα θερμοκρασία | -20°C ~ 60°C | |||
| EMI | Κανένα προϊόν | |||
| ESD | Αναισθησία | |||
Φύλλο αναφοράς στοιχείων
|
Πρότυπο: Το MD30-60@10kg |
Πρότυπο: Το MD30-60@20kg |
Πρότυπο: Το MD30-60@30kg |
Πρότυπο: Το MD30-60@50kg |
|||||
| pressure/kg | resistance/kΩ | pressure/kg | resistance/kΩ | pressure/kg | resistance/kΩ | pressure/kg | resistance/kΩ | |
| 1 | 8.41 | 2 | 5.31 | 3 | 12.74 | 5 | 8.06 | |
| 2 | 4.89 | 3 | 2.65 | 6 | 6.38 | 10 | 4.45 | |
| 3 | 3.38 | 5 | 1.97 | 9 | 4.34 | 15 | 3.34 | |
| 4 | 2.73 | 7 | 1.59 | 12 | 3.54 | 20 | 2.79 | |
| 5 | 2.30 | 9 | 1.40 | 15 | 3.08 | 25 | 2.44 | |
| 6 | 2.08 | 10 | 1.26 | 18 | 2.78 | 30 | 2.19 | |
| 7 | 1.78 | 13 | 1.18 | 21 | 2.53 | 35 | 2.01 | |
| 8 | 1.61 | 15 | 1.13 | 24 | 2.37 | 40 | 1.87 | |
| 9 | 1.49 | 17 | 1.08 | 27 | 2.22 | 45 | 1.77 | |
| 10 | 1.40 | 20 | 1.05 | 30 | 2.12 | 50 | 1.69 | |
