Εύκαμπτοι Αισθητήρες Πίεσης Λεπτής Μεμβράνης

Επισημαίνω

Εύκαμπτοι αισθητήρες πίεσης λεπτών ταινιών
,
Αισθητήρες SI4 Γ πίεσης λεπτών ταινιών
,
3.3V εύκαμπτοι αισθητήρες πίεσης
Υλικό

Ploymer
Σειρά

5kg
Πρότυπος τύπος παραγωγής

Αναλογικός αισθητήρας
Τάση εργασίας

3.3V
Αρχή εργασίας

Βιοαισθητήρες
Όνομα προϊόντων

Si4-γ αισθητήρες πίεσης λεπτών ταινιών
OEM/ODM

Υποστηριγμένος
ΗΛΕΚΤΡΟΝΙΚΗ ΔΙΕΥΘΥΝΣΗ

το sales@wgsensor.com
whatsapp

+8613333637163
Τόπος καταγωγής

Κίνα
Μάρκα

WG Sensor™
Πιστοποίηση

CE RoHS
Αριθμό μοντέλου

Si4-γ αισθητήρες πίεσης λεπτών ταινιών
Ποσότητα παραγγελίας min

49pcs
Τιμή

1-49pcs/2.5USD ~ 50-2000pcs/2.0USD (Negotiable)
Συσκευασία λεπτομέρειες

Κιβώτιο δώρων, ενιαίο χαρτοκιβώτιο
Χρόνος παράδοσης

5-10 ημέρες εργασίας
Όροι πληρωμής

T/T, L/C, Western Union, MoneyGram
Δυνατότητα προσφοράς

έτος 1000000 PC το /per

Εύκαμπτοι Αισθητήρες Πίεσης Λεπτής Μεμβράνης

Name: Εύκαμπτοι Αισθητήρες Πίεσης Λεπτής Μεμβράνης
Brand: Henan Weiguo Intelligent Technology Co., Ltd.
SKU: Si4-γ αισθητήρες πίεσης λεπτών ταινιών
Price: 1.00 USD
Availability: InStock

button button

Λάβετε τιμή Επικοινωνήστε

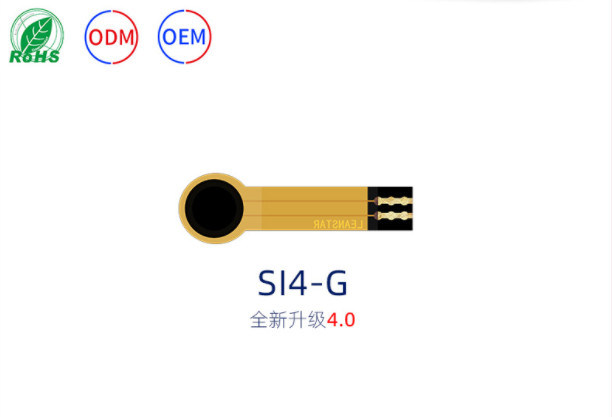

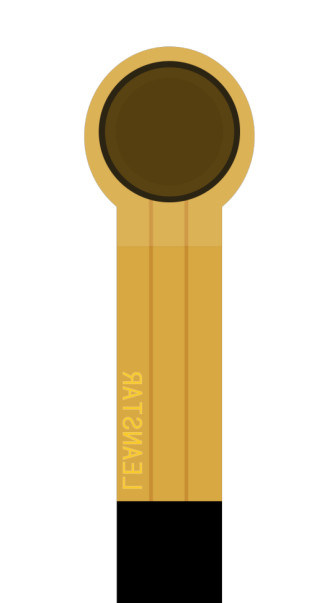

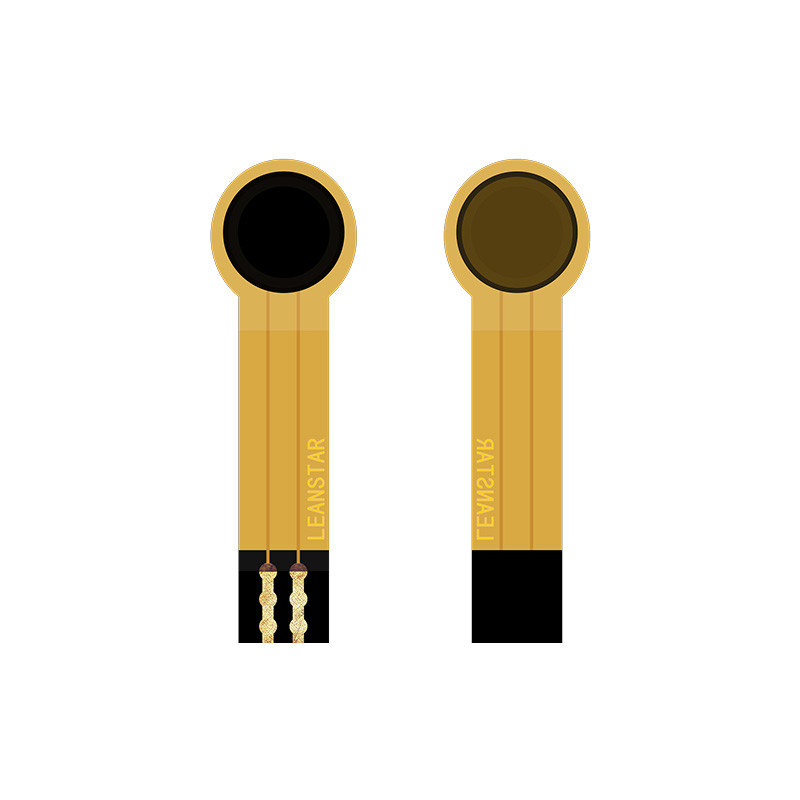

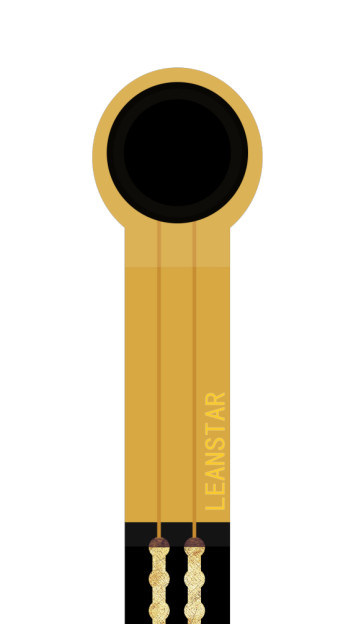

Ευέλικτος αισθητήρας πίεσης λεπτής ταινίας SI4-G πλειοανταλλασσόμενη ηλεκτρονική πένα μικροευαίσθητη ακραία ανταπόκριση

Περιγραφή

Ελαστικός αισθητήρας πίεσης λεπτής ταινίας SI4-Gείναι ένας νέος τύπος αισθητήρα με ανεξάρτητα δικαιώματα πνευματικής ιδιοκτησίας της ευέλικτης τεχνολογίας αισθητήρα πίεσης.αντοχή στην κάμψη και υψηλή ευαισθησία των ευέλικτων λειτουργικών υλικών Nano, ώστε να επιτευχθεί υψηλή ευαισθησία ανίχνευσης πίεσης.
Ο ευέλικτος αισθητήρας πίεσης ταινίας είναι ένας αντίστατος αισθητήρας.Η πίεση μπορεί να μετρηθεί μέσω μιας ειδικής σχέσης πίεσης-αντίστασης.
Ο ανιχνευτής πίεσης με ευέλικτη ταινία SI4-G χρησιμοποιείται κυρίως για την ενεργοποίηση και ανίχνευση πίεσης ηλεκτρονικών πένων.Όταν ο χρήστης γράφει με ηλεκτρονικό στυλόΜετά την επεξεργασία του αλγόριθμου, η αναγνώριση γραφής μπορεί να πραγματοποιηθεί. , διόρθωση στάσης και άλλες λειτουργίες, το σήμα μπορεί να συλλεχθεί μέσω ενός απλού κυκλώματος.

Χαρακτηριστικά

Ø Υπερ- λεπτές, πάχους μικρότερου των 0,25 mm

Ø αντίσταση στην κάμψη

Ø Γρήγορη απάντηση

Ø Μακροχρόνια διάρκεια ζωής, πέρασε την δοκιμή πίεσης περισσότερες από 1 εκατ. φορές

Ø Το σήμα εξόδου είναι εύκολο στην ανίχνευση

Ø Προσαρμόσιμο μήκος προϊόντος, μέγεθος, συσκευασία καρφίτσας κλπ.

Ø Προσαρμόσιμες παραμέτρους εύρους αισθητήρων

Δείκτης επιδόσεων

Σχήμα	SI4-G
Πεδίο	0 έως 500 g
Δάχος	≤ 0,25 mm
Διάσταση	Βλέπε προδιαγραφή και περιγραφή μεγέθους
Σημείο ανταπόκρισης	≤ 30 g
Επαναληψιμότητα	±10% (με 50% φορτίο)
Συνεκτικότητα	±20% ((παρτίδα του ίδιου μοντέλου)
Υστερέση	+10% (RF)⁺- ΡΑ.^-) / RF⁺
Δυνατότητα	>Ένα εκατομμύριο φορές
Αρχική Αντίσταση	> 10MΩ(Δεν φορτωμένο)
Χρόνος απόκρισης	< 1 ms
Ώρα επαναφοράς	< 15 ms
Δοκιμαστική τάση	Τυπική τιμή DC 3.3V
Θερμοκρασία λειτουργίας	-20°C ̇ 60°C
ΕΜΕ	Καμία παραγωγή
ΕΣΔ	Αισθησία

Ετικέτα αναφοράς δεδομένων

Σχήμα	πίεση/g	50	100	150	200	250	300	350	400	450	500
SIG-4	αντίσταση/KΩ	5.26	3.24	2.47	2.10	1.85	1.66	1.55	1.45	1.38	1.33

Κύκλωμα αναφοράς

Οδηγίες

SI4-Ελαστικός αισθητήρας πίεσης λεπτής ταινίας είναι μη πολικό στοιχείο, δεν υπάρχει κατεύθυνση στο κύκλωμα.
Κατά τη χρήση, τοποθετήστε την ευαίσθητη στην πίεση ζώνη του αισθητήρα σε μια σταθερή, επίπεδη επιφάνεια.σε κατάσταση "απόκρισης" όταν δεν υπάρχει πίεση· σε αυτή την κατάσταση, η αντίσταση εξόδου του αισθητήρα μπορεί ακόμη να ανταποκρίνεται στις αλλαγές πίεσης και η αντίστοιχη σχέση δεν ισχύει πλέον για το φύλλο δεδομένων αναφοράς·
Εάν η επιφάνεια υποστήριξης και η επιφάνεια που ασκεί τη δύναμη είναι τόσο άκαμπτες όσο και σκληρές επιφάνειες και η επιφάνεια επαφής είναι μεγαλύτερη από την ευαίσθητη περιοχή του αισθητήρα, λόγω της δομής του αισθητήρα,η αντίδραση πίεσης μπορεί να είναι μικρή και ασταθής. Ένα στρογγυλό μαλακό λάστιχο πρέπει να τοποθετηθεί στο κέντρο της ευαίσθητης περιοχής, η διάμετρος είναι ελαφρώς μικρότερη από την ευαίσθητη περιοχή,και η περιοχή πρέπει να είναι μεγαλύτερη από το 60% της περιοχής της ευαίσθητης περιοχής;
Προσέξτε ότι η επιφάνεια υποστήριξης είναι τακτοποιημένη και καθαρή πριν από την προσκόλληση.Συνιστάται η χρήση διπλής όψης ταινίας 3M· να παρέχει εξατομικευμένες υπηρεσίες·

Μετά την ένταση του αισθητήρα και τη διατήρηση της πίεσης, η τιμή της αντίστασης εξόδου θα παρασυρθεί ελαφρώς με την πάροδο του χρόνου, συνήθως εντός 5%.Κατά τη διαδικασία βαθμονόμησης, ο χρόνος αναμονής μετά την εφαρμογή πίεσης είναι σύμφωνος με τον χρόνο αναμονής σε πραγματικές εφαρμογές.συνιστάται στον χρήστη να τοποθετήσει τον αισθητήρα σύμφωνα με το πραγματικό σενάριο εφαρμογής και να δοκιμάσει μόνος του τις παραμέτρους της ροής.

Ανακοινώσεις

Κατά τη χρήση του αισθητήρα, προσπαθήστε να κάνετε το φορτίο που λαμβάνεται ομοιόμορφο και αποφύγετε την άμεση επαφή με τον αισθητήρα από κοφτερά αντικείμενα.
Η χρήση σε μεγαλύτερη απόσταση θα μειώσει τις επιδόσεις του αισθητήρα ή ακόμη και θα τον καταστρέψει.
Το τερματικό του αισθητήρα είναι κατασκευασμένο από χαλκό και κασσίτερο, και ο μολύβδος μπορεί να συγκολληθεί σύμφωνα με τις ανάγκες.συνιστάται να μην υπερβαίνει τους 300 °C, και ο χρόνος επαφής δεν πρέπει να υπερβαίνει το 1 δευτερόλεπτο, ώστε να αποφεύγεται η τήξη και η παραμόρφωση του υποστρώματος με την υψηλή θερμοκρασία.
