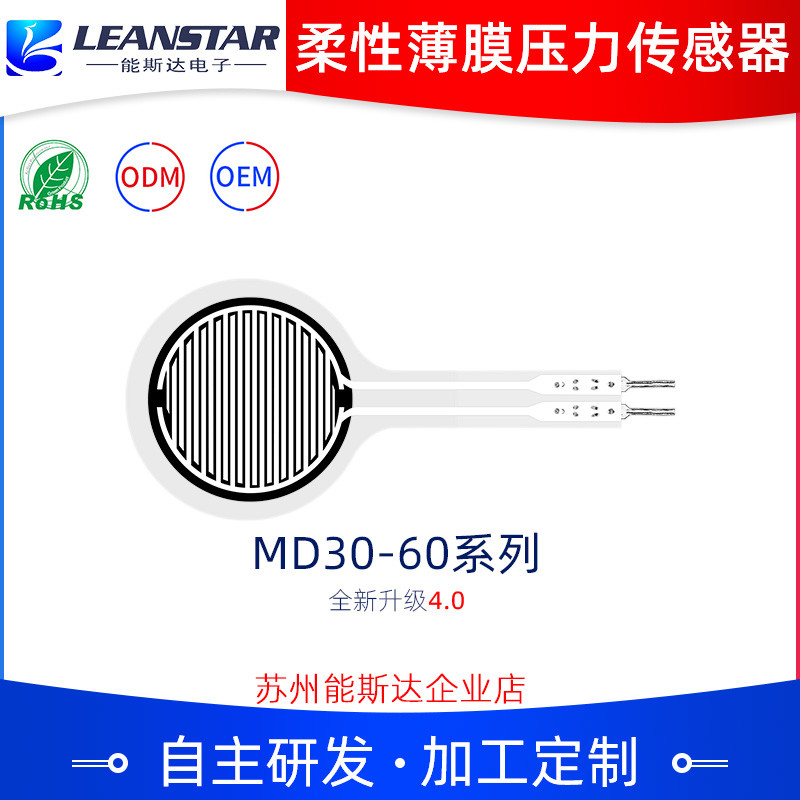

Ηλεκτρονικό ιατρικό όργανο αισθητήρων MD30-60 πίεσης λεπτών ταινιών Pratical εύκαμπτο για το νοσοκομείο
Περιγραφή

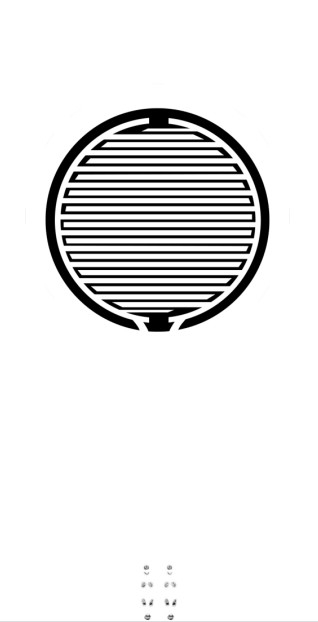

MD30-60 ο εύκαμπτος αισθητήρας πίεσης λεπτών ταινιών σειράς είναι ένας νέος τύπος του αισθητήρα με τα ανεξάρτητα δικαιώματα πνευματικής ιδιοκτησίας της εύκαμπτης τεχνολογίας αισθητηρίων πίεσης. Είναι τυπωμένο στο εύκαμπτο λεπτό υλικό με την ισχυρή προσκόλληση, την κάμπτοντας αντίσταση και την υψηλή ευαισθησία των εύκαμπτων νανο λειτουργικών υλικών, ώστε να επιτευχθεί η υψηλή ευαισθησία της ανίχνευσης πίεσης.
Ο αισθητήρας πίεσης λεπτών ταινιών είναι ένας ανθεκτικός αισθητήρας. Η αντίσταση παραγωγής μειώνεται καθώς η πίεση που εφαρμόζεται στην επιφάνεια του αισθητήρα αυξάνεται. Η πίεση μπορεί να μετρηθεί μέσω μιας συγκεκριμένης σχέσης πίεση-αντίστασης. Μπορεί να χρησιμοποιηθεί ευρέως στην αντίληψη πίεσης, την ανθρώπου-υπολογιστή αλληλεπίδραση, τα ευφυή ρομπότ, τον ηλεκτρονικό ιατρικό εξοπλισμό, τις φορετές συσκευές, τη φυσιολογική ανίχνευση υγείας και άλλους τομείς. Παραδείγματος χάριν, χρησιμοποιείται για να προκαλέσει και να ανιχνεύσει το πεντάλι ενός αυτοκινήτου ισορροπίας, για να ανιχνεύσει την καρδιοπνευμονική νεκρανάσταση, και για να ανιχνεύσει την πίεση σε άλλα σενάρια.
Χαρακτηριστικά γνωρίσματα
Ø Ultra-thin, πάχος λιγότερο από 0.6mm
Ø χαμηλής ισχύος κατανάλωση και άριστη σταθερότητα
Ø γρήγορη απάντηση
Ø υψηλή ευαισθησία και ευρεία σειρά ανίχνευσης
Ø απλό σχέδιο ανίχνευσης, εύκολο να ενσωματώσει
Ø οι διαφορετικοί αισθητήρες μεγέθους και μορφής μπορούν να προσαρμοστούν
Ø περασμένη επικύρωση RoHS
Παράμετροι προϊόντων
| Λογότυπο |
Μέγεθος (χιλ.) |
| Μήκος |
66.3 |
| Πλάτος |
30 |
| Ευαίσθητη περιοχή |
φ25 |
| Πίσσα καρφιτσών |
2.54 |
| Ανοχή |
0,2 |
Δείκτης απόδοσης
| Πρότυπο |
Το MD30-60@10kg |
Το MD30-60@20kg |
Το MD30-60@30kg |
Το MD30-60@50kg |
| Σειρά |
0~10kg |
0~20kg |
0~30kg |
0~50kg |
| Πάχος |
≤0.4mm |
≤0.6mm |
| Διάσταση |
Δείτε την προδιαγραφή και την περιγραφή μεγέθους |
| Απάντηση pointnote 1 |
≤0.2kg |
≤0.5kg |
| Επανάληψη |
±3% (50%loaded) |
| Consistencynote 2 |
±10% (batch του ίδιου προτύπου) |
| Υστέρηση |
﹢10% (RF + - RF) /RF+ |
| Διάρκεια |
>One εκατομμύρισσες φορές |
| Αρχική αντίσταση |
>10MΩ (μη-που φορτώνεται) |
| Χρόνος απόκρισης |
< 1ms |
| Επαναλάβετε το χρόνο |
< 15ms |
| Τάση δοκιμής |
Χαρακτηριστικό συνεχές ρεύμα 3.3V αξίας |
| Λειτουργούσα θερμοκρασία |
-20°C ~ 60°C |
| EMI |
Κανένα προϊόν |
| ESD |
Αναισθησία |
Φύλλο αναφοράς στοιχείων
|
Πρότυπο:
Το MD30-60@10kg
|
Πρότυπο:
Το MD30-60@20kg
|
Πρότυπο:
Το MD30-60@30kg
|
Πρότυπο:
Το MD30-60@50kg
|
|
| pressure/kg |
resistance/kΩ |
pressure/kg |
resistance/kΩ |
pressure/kg |
resistance/kΩ |
pressure/kg |
resistance/kΩ |
| 1 |
8.41 |
2 |
5.31 |
3 |
12.74 |
5 |
8.06 |
| 2 |
4.89 |
3 |
2.65 |
6 |
6.38 |
10 |
4.45 |
| 3 |
3.38 |
5 |
1.97 |
9 |
4.34 |
15 |
3.34 |
| 4 |
2.73 |
7 |
1.59 |
12 |
3.54 |
20 |
2.79 |
| 5 |
2.30 |
9 |
1.40 |
15 |
3.08 |
25 |
2.44 |
| 6 |
2.08 |
10 |
1.26 |
18 |
2.78 |
30 |
2.19 |
| 7 |
1.78 |
13 |
1.18 |
21 |
2.53 |
35 |
2.01 |
| 8 |
1.61 |
15 |
1.13 |
24 |
2.37 |
40 |
1.87 |
| 9 |
1.49 |
17 |
1.08 |
27 |
2.22 |
45 |
1.77 |
| 10 |
1.40 |
20 |
1.05 |
30 |
2.12 |
50 |
1.69 |
Κύκλωμα αναφοράς
Οδηγίες
- MD30-60 ο εύκαμπτος αισθητήρας σειράς είναι ένα μη πολικό συστατικό, δεν υπάρχει καμία κατευθυντικότητα στο κύκλωμα
- Κατά τη χρησιμοποίηση, παρακαλώ τοποθετήστε την πίεση - ευαίσθητη ζώνη του αισθητήρα σε μια σταθερή, επίπεδη επιφάνεια. Η χρησιμοποίηση του αισθητήρα σε μια κυρτή ή ανώμαλη επιφάνεια θα καταστήσει τον αισθητήρα αρχικά αγώγιμο, δηλ., σε ένα κράτος «απάντησης» όταν δεν υπάρχει καμία πίεση σε αυτό το κράτος, η αντίσταση παραγωγής αισθητήρων μπορεί ακόμα να ανταποκριθεί στις αλλαγές πίεσης, και η αντίστοιχη σχέση δεν ισχύει πλέον στο φύλλο στοιχείων αναφοράς
- Εάν η ενισχυτική επιφάνεια και η δύναμη που εφαρμόζουν την επιφάνεια είναι και άκαμπτες και σκληρές επιφάνειες, και η επιφάνεια επαφών είναι μεγαλύτερη από η ευαίσθητη περιοχή του αισθητήρα, λόγω της δομής του αισθητήρα, η απάντηση πίεσης μπορεί να είναι μικρή και ασταθής. Ένα στρογγυλό μαλακό λαστιχένιο μαξιλάρι πρέπει να επισυναφθεί στο κέντρο της ευαίσθητης περιοχής, η διάμετρος είναι ελαφρώς μικρότερη από τη ευαίσθητη περιοχή, και η περιοχή πρέπει να είναι μεγαλύτερη από 60% του τομέα της ευαίσθητης περιοχής
- Μπορείτε να χρησιμοποιήσετε τη double-sided ταινία για να καθορίσετε τον αισθητήρα στην ενισχυτική επιφάνεια. Δώστε την προσοχή ότι η ενισχυτική επιφάνεια είναι καθαρή και καθαρή πρίν κολλά. Συστήνεται να χρησιμοποιηθεί η double-sided ταινία εμπορικών σημάτων της 3M παρέχετε τις προσαρμοσμένες υπηρεσίες
- Αφότου τονίζεται ο αισθητήρας και διατηρεί την πίεση, η αξία αντίστασης παραγωγής θα παρασύρει ελαφρώς με τον καιρό, συνήθως μέσα σε 5%. Αυτό το λάθος μπορεί να μειωθεί με τη μέθοδο βαθμολόγησης συγχρονισμού. Στη λειτουργία βαθμολόγησης, ο αναμονής χρόνος μετά από να εφαρμόσει την πίεση είναι σύμφωνος με τον αναμονής χρόνο στις πραγματικές εφαρμογές. Δεδομένου ότι η κατάσταση δύναμης του αισθητήρα είναι διαφορετική στα διαφορετικά σενάρια εφαρμογής, συνιστάται ο χρήστης να τακτοποιεί τον αισθητήρα σύμφωνα με το πραγματικό σενάριο εφαρμογής και εξετάζει τις παραμέτρους κλίσης από μόνοι τους.
Ανακοινώσεις
- Κατά τη χρησιμοποίηση του αισθητήρα, προσπαθήστε να καταστήσετε το φορτίο λαμβανόμενο ομοιόμορφα και να αποφύγετε τη απευθείας επαφή με τον αισθητήρα από τα αιχμηρά αντικείμενα
- Η χρήση πέρα-σειράς θα μειώσει την απόδοση του αισθητήρα ή ακόμα και θα καταστρέψει τον αισθητήρα
- Το τερματικό αισθητήρων κατασκευάζεται από χαλκό και κασσίτερος-καλυμμένο υλικό, και ο μόλυβδος μπορεί στις ανάγκες. Πρέπει να σημειωθεί ότι η θερμοκρασία συγκόλλησης δεν πρέπει να είναι πάρα πολύ υψηλή, συνιστάται να μην πρέπει να υπερβεί 300°C, και ο χρόνος επαφών δεν πρέπει να υπερβεί 1 το δεύτερο, ώστε να αποτραπεί του υψηλής θερμοκρασίας από την τήξη και την παραμόρφωση του υποστρώματος ταινιών.
