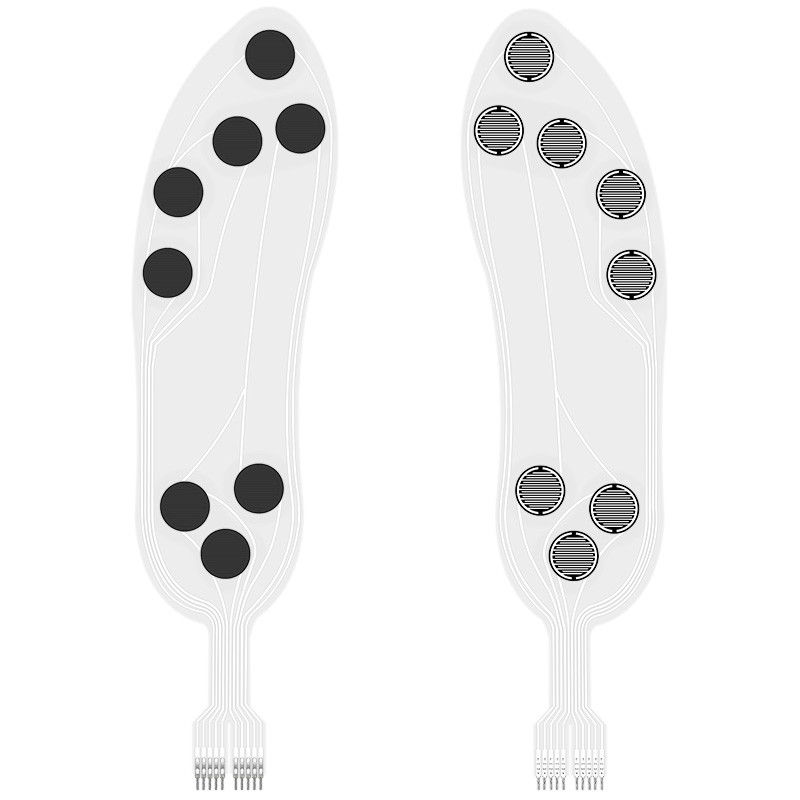

Ευέλικτος αισθητήρας πίεσης φιλμ ZNX-01 Έξυπνος πάτος τύπου Varistor Αισθητήρας πολλαπλών σημείων
Περιγραφή
Ευέλικτος αισθητήρας πίεσης φιλμ ZNX-01είναι ένας νέος τύπος αισθητήρα που χρησιμοποιεί ευέλικτη τεχνολογία ανίχνευσης πίεσης με ανεξάρτητα δικαιώματα πνευματικής ιδιοκτησίας. Εκτυπώνει ευέλικτα νανο-λειτουργικά υλικά με ισχυρή πρόσφυση, αντοχή στην κάμψη και υψηλή ευαισθησία σε εύκαμπτα και ελαφριά υλικά. Έτσι, μπορεί να επιτύχει ανίχνευση υψηλής ευαισθησίας της κατανομής της πίεσης των πελμάτων.
Ο ευέλικτος αισθητήρας πίεσης φιλμ ZNX-01 είναι ένας αισθητήρας αντίστασης. Η αντίσταση εξόδου μειώνεται καθώς αυξάνεται η πίεση που ασκείται στην επιφάνεια του αισθητήρα. Μέσω μιας συγκεκριμένης σχέσης πίεσης-αντίστασης, μπορεί να μετρηθεί η πίεση. Τοποθετήστε τον αισθητήρα ZNX-01 για τη σόλα, μπορεί να ανιχνεύσει την πίεση των πελμάτων όταν το ανθρώπινο σώμα στέκεται και περπατά, και τα δεδομένα ανίχνευσης μπορούν να χρησιμοποιηθούν για ανάλυση πίεσης των πελμάτων.
Χαρακτηριστικά
Ø Εξαιρετικά μαλακό, πάχος μικρότερο από 0,3 mm
Ø Εύκολο στην ενσωμάτωση
Ø Γρήγορη ταχύτητα απόκρισης και υψηλή ανάλυση
Ø Μεγάλη διάρκεια ζωής, πέρασε τη δοκιμή πίεσης περισσότερες από 1 εκατομμύριο φορές
Ø Το σήμα εξόδου είναι εύκολο να ανιχνευθεί
Ø Αδιάβροχο, ανθεκτικό στην υγρασία, αναπνεύσιμο
Δείκτης απόδοσης
| Μοντέλο | ZNX-01 |
| Εύρος | 0~10kg |
| Πάχος | ≤0.45mm |
| Διάσταση | Δείτε την περιγραφή των προδιαγραφών μεγέθους (προσαρμόσιμο) |
| Σημείο απόκρισηςσημείωση1 | ≤400g |
| Ανθεκτικότητα | ＞Ένα εκατομμύριο φορές |
| Αρχική αντίσταση | ＞10MΩ(Μη φορτωμένο) |
| Χρόνος απόκρισης | ＜1ms |
| Χρόνος επαναφοράς | ＜15ms |
| Τάση δοκιμής | Τυπική τιμή DC 3.3V |
| Θερμοκρασία λειτουργίας | -20℃ ～ 60℃ |
| EMI | Δεν παράγεται |
| ESD | Ανευαισθησία |

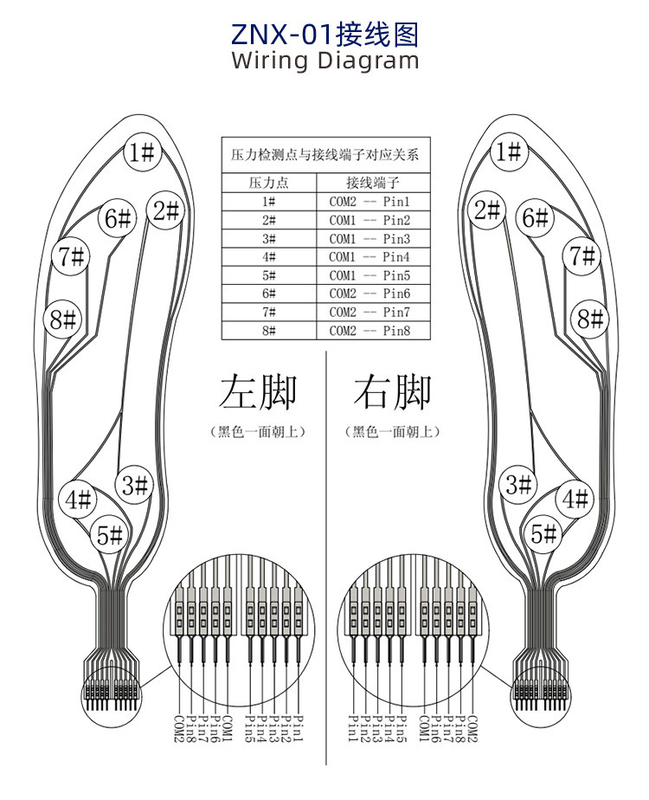

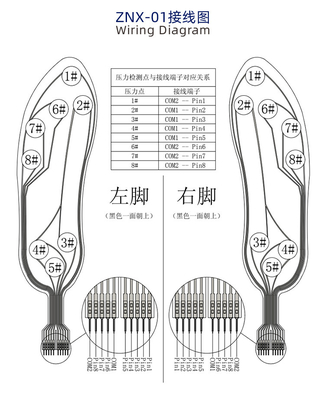

| Λογότυπο | μήκος | πλάτος | Ευαίσθητη περιοχή | Βήμα ακίδων | Ανοχή |
| Μέγεθος (mm) | 307 | 85 | 8*φ20 | 2.54 | 0.2 |
1. Ο ευέλικτος αισθητήρας πίεσης λεπτού φιλμ ZNX-01 είναι ένα μη πολικό εξάρτημα, δεν υπάρχει κατευθυντικότητα στο κύκλωμα； Όταν χρησιμοποιείτε, τοποθετήστε τη ζώνη ευαισθησίας πίεσης του αισθητήρα σε μια σταθερή, επίπεδη επιφάνεια. Η χρήση του αισθητήρα σε κυρτή ή ακανόνιστη επιφάνεια θα κάνει τον αισθητήρα αρχικά αγώγιμο, δηλαδή σε κατάσταση "απόκρισης" όταν δεν υπάρχει πίεση； σε αυτήν την κατάσταση, η αντίσταση εξόδου του αισθητήρα μπορεί ακόμα να ανταποκρίνεται στις αλλαγές πίεσης και η αντίστοιχη σχέση δεν ισχύει πλέον για το φύλλο δεδομένων αναφοράς;
2. Εάν η υποστηρικτική επιφάνεια και η επιφάνεια εφαρμογής δύναμης είναι και οι δύο άκαμπτες και σκληρές επιφάνειες και η επιφάνεια επαφής είναι μεγαλύτερη από την ευαίσθητη περιοχή του αισθητήρα, λόγω της δομής του ίδιου του αισθητήρα, η απόκριση πίεσης μπορεί να είναι μικρή και ασταθής. Ένα στρογγυλό μαλακό ελαστικό μαξιλαράκι πρέπει να επικολληθεί στο κέντρο της ευαίσθητης περιοχής, η διάμετρος είναι ελαφρώς μικρότερη από την ευαίσθητη περιοχή και η περιοχή πρέπει να είναι μεγαλύτερη από το 60% της περιοχής της ευαίσθητης περιοχής;
3. Μπορείτε να χρησιμοποιήσετε ταινία διπλής όψης για να στερεώσετε τον αισθητήρα στην υποστηρικτική επιφάνεια. Δώστε προσοχή ώστε η υποστηρικτική επιφάνεια να είναι τακτοποιημένη και καθαρή πριν την επικόλληση. Συνιστάται η χρήση ταινίας διπλής όψης μάρκας 3M； παρέχετε προσαρμοσμένες υπηρεσίες;
4. Αφού ο αισθητήρας υποστεί πίεση και διατηρήσει την πίεση, η τιμή αντίστασης εξόδου θα μετατοπιστεί ελαφρώς με την πάροδο του χρόνου, συνήθως εντός 5%. Αυτό το σφάλμα μπορεί να μειωθεί με τη μέθοδο χρονισμού βαθμονόμησης. Στη λειτουργία βαθμονόμησης, ο χρόνος αναμονής μετά την εφαρμογή πίεσης είναι σύμφωνος με τον χρόνο αναμονής σε πραγματικές εφαρμογές. Δεδομένου ότι η κατάσταση δύναμης του αισθητήρα είναι διαφορετική σε διαφορετικά σενάρια εφαρμογής, συνιστάται στον χρήστη να τακτοποιήσει τον αισθητήρα σύμφωνα με το πραγματικό σενάριο εφαρμογής και να δοκιμάσει τις παραμέτρους μετατόπισης μόνος του.
