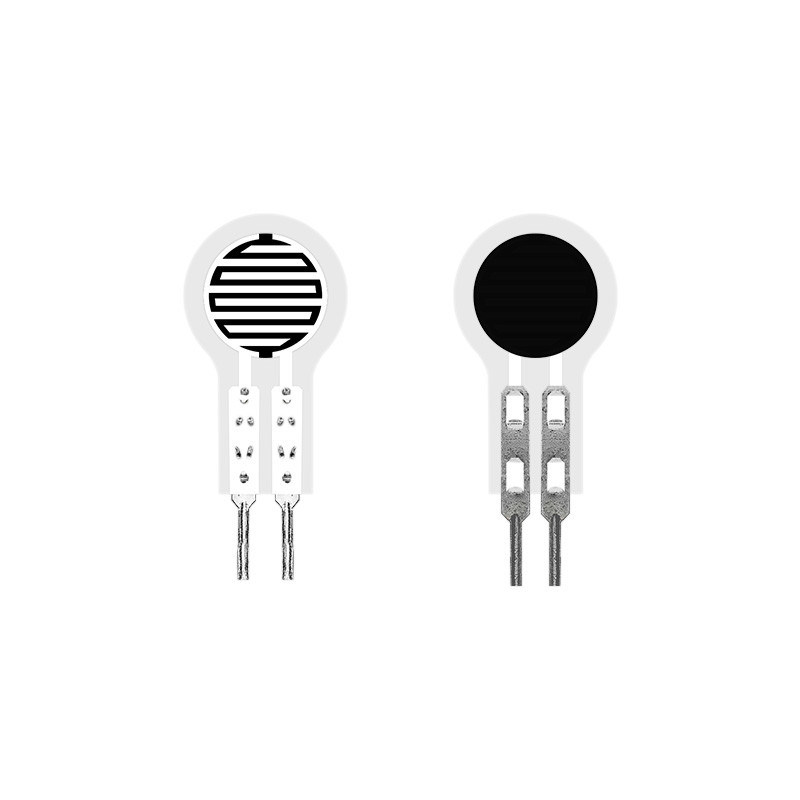

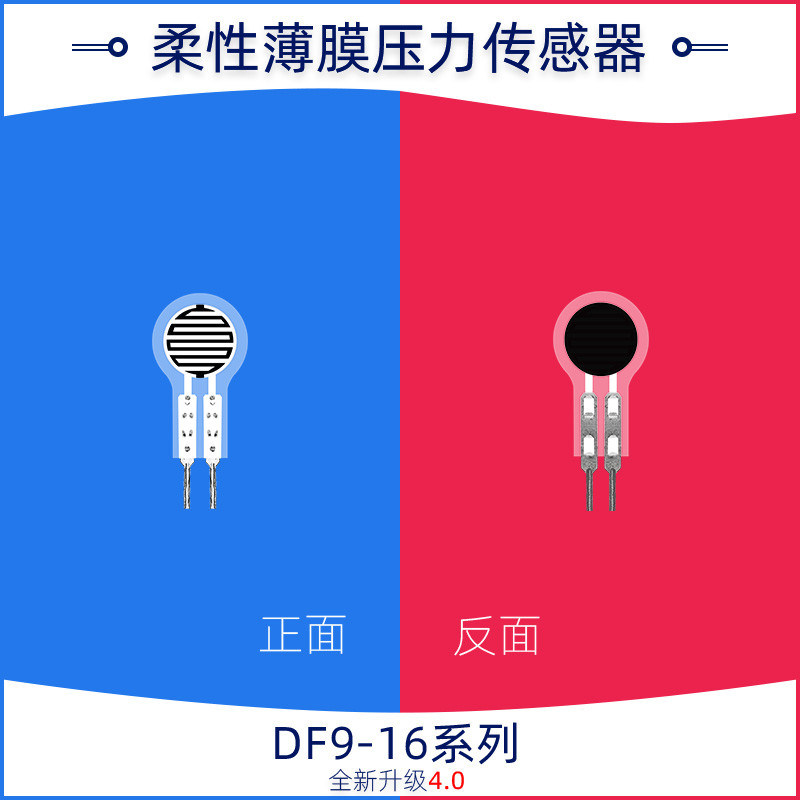

Εύκαμπτη σειρά αισθητήρων DF9-16 πίεσης λεπτών ταινιών
Περιγραφή
DF9-16 ο εύκαμπτος αισθητήρας πίεσης λεπτών ταινιών σειράς είναι ένας νέος τύπος του αισθητήρα με τα ανεξάρτητα δικαιώματα πνευματικής ιδιοκτησίας της εύκαμπτης τεχνολογίας αισθητηρίων πίεσης. Είναι τυπωμένο στο εύκαμπτο λεπτό υλικό με την ισχυρή προσκόλληση, την κάμπτοντας αντίσταση και την υψηλή ευαισθησία των εύκαμπτων νανο λειτουργικών υλικών, ώστε να επιτευχθεί η υψηλή ευαισθησία της ανίχνευσης πίεσης.
Ο αισθητήρας πίεσης λεπτών ταινιών είναι ένας ανθεκτικός αισθητήρας. Η αντίσταση παραγωγής μειώνεται καθώς η πίεση στην επιφάνεια αισθητήρων αυξάνεται. Η πίεση μπορεί να μετρηθεί μέσω μιας συγκεκριμένης σχέσης πίεση-αντίστασης. Είναι κατάλληλο για τα σενάρια μέτρησης πίεσης στις εύκαμπτες επιφάνειες, και μπορεί να χρησιμοποιηθεί ευρέως στο έξυπνο σπίτι, τα καταναλωτικά ηλεκτρονικά, την αυτοκίνητη ηλεκτρονική, το ιατρικό εξοπλισμό, το βιομηχανικό έλεγχο, τα έξυπνα ρομπότ και άλλους τομείς.
Η σειρά DF9-16 έχει αυτήν την περίοδο 500g, 2kg, 5kg, 10kg, 20kg και άλλα διαφορετικά πρότυπα σειράς.
Χαρακτηριστικά γνωρίσματα
Ø Ultra-thin, πάχος λιγότερο από 0.3mm
Ø γρήγορη απάντηση
Ø τα μακρά ζωή, πέρασαν την πιέζοντας δοκιμή περισσότερες από 1 εκατομμύριο φορές

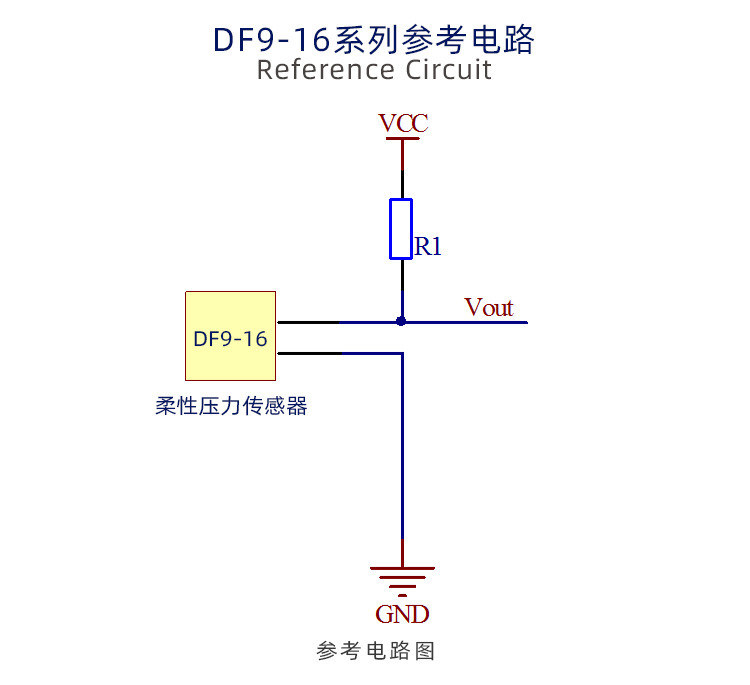

Ø το κύκλωμα ανίχνευσης είναι απλό, εύκολο να ενσωματωθεί και να ισχυθεί
Ø το σχεδιάγραμμα αισθητήρων μπορεί να προσαρμοστεί
Ø οι παράμετροι σειράς αισθητήρων μπορούν να προσαρμοστούν
Ø περασμένη επικύρωση RoHS
Παράμετροι προϊόντων
| Λογότυπο | Μέγεθος (χιλ.) |
| Μήκος | 23.2 |
| Πλάτος | 10 |
| Ευαίσθητη ζώνη | φ7.8 |
| Πίσσα καρφιτσών | 2.54 |
| Ανοχή | 0,2 |
Δείκτης απόδοσης
| Πρότυπο | Το DF9-16@500g | Το DF9-16@2kg | Το DF9-16@5kg | Το DF9-16@10kg | Το DF9-16@20kg |
| Σειρά | 0~500g | 0~2kg | 0~5kg | 0~10kg | 0~20kg |
| Πάχος | ≤0.3mm | ||||
| Διάσταση | Δείτε την προδιαγραφή και την περιγραφή μεγέθους | ||||
| Σημείο 注 1 απάντησης | ≤20g | ≤300g | ≤700g | ||
| Επανάληψη | ±5% (50%Loaded) | ||||
| Συνέπεια 注 2 | ±10% (batch του ίδιου προτύπου) | ||||
| Υστέρηση | +15% (RF+ - RF) /RF+ | ||||
| Διάρκεια | >One εκατομμύρισσες φορές | ||||
| Αρχική αντίσταση | >10MΩ (μη-που φορτώνεται) | ||||
| Χρόνος απόκρισης | < 1ms=""> | ||||
| Επαναλάβετε το χρόνο | < 15ms=""> | ||||
| Τάση δοκιμής | Χαρακτηριστικό συνεχές ρεύμα 3.3V αξίας | ||||
| Λειτουργούσα θερμοκρασία | -20℃ - 60℃ | ||||
| EMI | Κανένα προϊόν | ||||
| ESD | Αναισθησία | ||||
Φύλλο αναφοράς στοιχείων
Πρότυπο: Το DF9-16@500g | Πρότυπο: Το DF9-16@2kg | Πρότυπο: Το DF9-16@5kg | Πρότυπο: Το DF9-16@10kg | Πρότυπο: Το DF9-16@20kg | |||||
| pressure/kg | resistance/kΩ | pressure/kg | resistance/kΩ | pressure/kg | resistance/kΩ | pressure/kg | resistance/kΩ | pressure/kg | resistance/kΩ |
| 0,05 | 34.87 | 0,2 | 11.20 | 0,5 | 8.66 | 1 | 4.38 | 2 | 4.85 |
| 0,1 | 14.87 | 0,4 | 6.07 | 1 | 4.68 | 2 | 3.05 | 4 | 3.67 |
| 0,2 | 7.39 | 0,6 | 4.31 | 1.5 | 3.60 | 3 | 2.50 | 6 | 3.06 |
| 0,25 | 6.14 | 0,8 | 3.43 | 2 | 3.11 | 4 | 2.20 | 8 | 2.73 |
| 0,3 | 5.19 | 1 | 2.97 | 2.5 | 2.78 | 5 | 2.00 | 10 | 2.55 |
| 0,4 | 4.37 | 1.2 | 2.67 | 3 | 2.55 | 6 | 1.85 | 12 | 2.43 |
| 0,5 | 3.77 | 1.4 | 2.48 | 3.5 | 2.36 | 7 | 1.76 | 14 | 2.36 |
| 1.6 | 2.30 | 4 | 2.17 | 8 | 1.70 | 16 | 2.31 | ||
| 1.8 | 2.19 | 4.5 | 1.98 | 9 | 1.63 | 18 | 2.27 | ||
| 2 | 2.08 | 5 | 1.83 | 10 | 1.60 | 20 | 2.23 | ||
