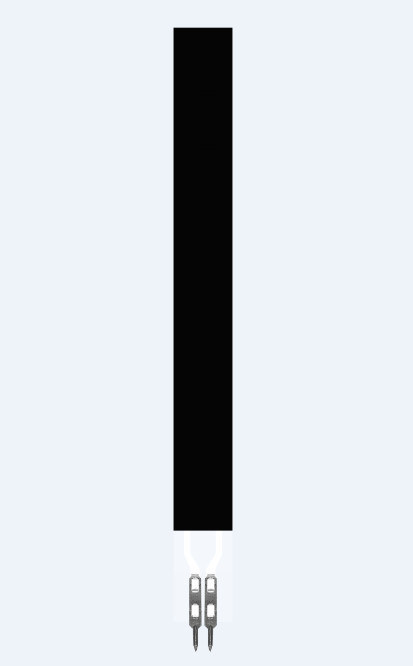

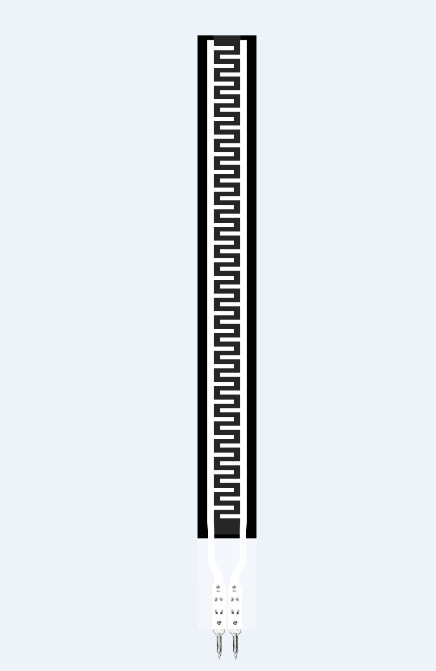

Εύκαμπτος Αισθητήρας Πίεσης Λεπτής Μεμβράνης ZD10-100 για Καλύτερη Ζωή
Περιγραφή
Ο εύκαμπτος αισθητήρας πίεσης λεπτής μεμβράνης ZD10-100 είναι ένας νέος τύπος αισθητήρα με ανεξάρτητα δικαιώματα πνευματικής ιδιοκτησίας τεχνολογίας εύκαμπτου αισθητήρα πίεσης. Εκτυπώνεται σε εύκαμπτο λεπτό υλικό με ισχυρή πρόσφυση, αντοχή στην κάμψη και υψηλή ευαισθησία εύκαμπτων νανολειτουργικών υλικών, ώστε να επιτυγχάνεται υψηλή ευαισθησία στην ανίχνευση πίεσης.
Ο εύκαμπτος αισθητήρας πίεσης μεμβράνης είναι ένας αντιστάθμιος αισθητήρας. Η αντίσταση εξόδου μειώνεται καθώς αυξάνεται η πίεση που ασκείται στην επιφάνεια του αισθητήρα. Η πίεση μπορεί να μετρηθεί μέσω μιας συγκεκριμένης σχέσης πίεσης-αντίστασης.
Το ZD10-100 χρησιμοποιείται κυρίως για την ανίχνευση μικρής πίεσης σε μια συγκεκριμένη περιοχή. Το σημείο απόκρισής του είναι τόσο χαμηλό όσο κάτω από 50g, το οποίο μπορεί να ανιχνεύσει αποτελεσματικά την ενεργοποίηση πίεσης και την αλλαγή πίεσης στην επιφάνεια του αισθητήρα ZD10-100. Μπορεί να χρησιμοποιηθεί ευρέως σε έξυπνα σπίτια, ηλεκτρονικά είδη ευρείας κατανάλωσης, ηλεκτρονικά αυτοκινήτων και άλλους τομείς
Χαρακτηριστικά
Ø Εξαιρετικά λεπτό, πάχος μικρότερο από 0,3mm
Ø Εύκαμπτη αδιάβροχη συσκευασία
Ø Αντοχή στην κάμψη
Ø Γρήγορη απόκριση
Ø Μεγάλη διάρκεια ζωής, πέρασε τη δοκιμή πίεσης πάνω από 1 εκατομμύριο φορές
Ø Το σήμα εξόδου είναι εύκολο να ανιχνευθεί
Ø Προσαρμόσιμο μήκος προϊόντος, μέγεθος, πακέτο ακίδων κ.λπ.
Ø Οι παράμετροι εύρους αισθητήρα μπορούν να προσαρμοστούν
Δείκτης Απόδοσης
| Μοντέλο |
ZD10-100 |
| Εύρος |
0~500g |
| Πάχος |
≤0.3mm |
| Διάσταση |
Δείτε την προδιαγραφή και την περιγραφή μεγέθους |
| Σημείο απόκρισης1 |
≤50g |
| Επαναληψιμότητα |
±5%(50% φορτωμένο) |
| Συνέπεια2 |
±15%(Παρτίδα του ίδιου μοντέλου) |
| Υστέρηση |
+10% (RF+ - RF-)/RF+ |
| Ανθεκτικότητα |
＞Ένα εκατομμύριο φορές |
| Αρχική Αντίσταση |
＞10MΩ(Μη φορτωμένο) |
| Χρόνος απόκρισης |
＜1ms |
| Χρόνος συνέχισης |
＜15ms |
| Τάση δοκιμής |
Τυπική τιμή DC 3.3V |
| Θερμοκρασία λειτουργίας |
-20℃ ~ 60℃ |
| EMI |
Δεν παράγεται |
| ESD |
Ανευαισθησία |
Φύλλο αναφοράς δεδομένων
| Μοντέλο |
Πίεση/gf |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| ZD10-100 |
Αντίσταση/KΩ |
10.29 |
5.34 |
3.98 |
3.32 |
2.98 |
2.82 |
2.66 |
2.55 |
2.47 |
2.43 |
Σημείωση: Η καμπύλη στο εικονίδιο σχεδιάζεται από δεδομένα που μετρήθηκαν υπό συγκεκριμένες συνθήκες. Η σχέση της καμπύλης είναι μόνο για αναφορά. Τα πραγματικά δεδομένα θα πρέπει να ελεγχθούν μετά την εγκατάσταση σύμφωνα με τη συγκεκριμένη εφαρμογή.
Κύκλωμα αναφοράς
Οδηγίες
- Ο εύκαμπτος αισθητήρας πίεσης ZD10-100 είναι ένα μη πολικό εξάρτημα, δεν υπάρχει κατεύθυνση στο κύκλωμα;
- Κατά τη χρήση, τοποθετήστε τη ζώνη ευαισθησίας πίεσης του αισθητήρα σε μια σταθερή, επίπεδη επιφάνεια. Η χρήση του αισθητήρα σε κυρτή ή ακανόνιστη επιφάνεια θα κάνει τον αισθητήρα αρχικά αγώγιμο, δηλαδή σε κατάσταση "απόκρισης" όταν δεν υπάρχει πίεση. Σε αυτή την κατάσταση, η αντίσταση εξόδου του αισθητήρα μπορεί ακόμα να ανταποκριθεί στις αλλαγές πίεσης και η αντίστοιχη σχέση δεν ισχύει πλέον για το φύλλο δεδομένων αναφοράς;
- Εάν η υποστηρικτική επιφάνεια και η επιφάνεια εφαρμογής δύναμης είναι και οι δύο άκαμπτες και σκληρές επιφάνειες και η επιφάνεια επαφής είναι μεγαλύτερη από το μέγεθος του αισθητήρα (μέγεθος ευαίσθητης περιοχής αισθητήρα 52mm*10mm), λόγω της δομής του ίδιου του αισθητήρα, η απόκριση πίεσης μπορεί να είναι μικρή και ασταθής. Ένα στρογγυλό μαλακό λαστιχένιο μαξιλαράκι πρέπει να επικολληθεί στο κέντρο της ευαίσθητης περιοχής, η διάμετρος είναι ελαφρώς μικρότερη από την ευαίσθητη περιοχή και η περιοχή θα πρέπει να είναι μεγαλύτερη από το 60% της περιοχής της ευαίσθητης περιοχής;
- Μπορείτε να χρησιμοποιήσετε ταινία διπλής όψης για να στερεώσετε τον αισθητήρα στην υποστηρικτική επιφάνεια. Δώστε προσοχή ώστε η υποστηρικτική επιφάνεια να είναι τακτοποιημένη και καθαρή πριν την επικόλληση. Συνιστάται η χρήση ταινίας διπλής όψης μάρκας 3M. Παρέχετε προσαρμοσμένες υπηρεσίες;
- Αφού ο αισθητήρας υποστεί πίεση και διατηρήσει την πίεση, η τιμή αντίστασης εξόδου θα μετατοπιστεί ελαφρώς με την πάροδο του χρόνου, συνήθως εντός 5%. Αυτό το σφάλμα μπορεί να μειωθεί με τη μέθοδο χρονισμού βαθμονόμησης. Στη λειτουργία βαθμονόμησης, ο χρόνος αναμονής μετά την εφαρμογή πίεσης είναι σύμφωνος με τον χρόνο αναμονής σε πραγματικές εφαρμογές. Δεδομένου ότι η κατάσταση δύναμης του αισθητήρα είναι διαφορετική σε διαφορετικά σενάρια εφαρμογής, συνιστάται στον χρήστη να ρυθμίσει τον αισθητήρα σύμφωνα με το πραγματικό σενάριο εφαρμογής και να δοκιμάσει τις παραμέτρους μετατόπισης από μόνος του.
Ανακοινώσεις
- Όταν χρησιμοποιείτε τον αισθητήρα, προσπαθήστε να κάνετε το φορτίο που λαμβάνεται ομοιόμορφα και αποφύγετε την άμεση επαφή με τον αισθητήρα από αιχμηρά αντικείμενα;
- Η χρήση εκτός εύρους θα μειώσει την απόδοση του αισθητήρα ή ακόμη και θα καταστρέψει τον αισθητήρα;
- Ο ακροδέκτης του αισθητήρα είναι κατασκευασμένος από χαλκό και επιμεταλλωμένο κασσίτερο υλικό και η μολυβδοσωλήνωση μπορεί να συγκολληθεί σύμφωνα με τις ανάγκες. Θα πρέπει να σημειωθεί ότι η θερμοκρασία συγκόλλησης δεν πρέπει να είναι πολύ υψηλή, συνιστάται να μην υπερβαίνει τους 300°C και ο χρόνος επαφής δεν πρέπει να υπερβαίνει το 1 δευτερόλεπτο, ώστε να αποτραπεί η τήξη και η παραμόρφωση του υποστρώματος φιλμ από την υψηλή θερμοκρασία.
