Έξυπνος Πίνακας Ελέγχου Πυρανίχνευσης Ασύρματης Τεχνολογίας για Κτίριο / Σπίτι (64 σημεία)
Πρόλογος
Ο ασύρματος έξυπνος πίνακας ελέγχου πυρανίχνευσης JB-TB-TC5126W είναι μια νέα γενιά έξυπνου, ενσωματωμένου ασύρματου πίνακα ελέγχου πυρανίχνευσης που σχεδιάστηκε και αναπτύχθηκε μετά από πλήρη έρευνα της εταιρείας μας για τη ζήτηση της αγοράς πυροπροστασίας, συνοψίζοντας την εμπειρία της εταιρείας στην πυροπροστασία για πολλά χρόνια και πληρώντας πλήρως τις απαιτήσεις του GB4717-2005 για τον πίνακα ελέγχου πυρανίχνευσης, του GA1151-2014 Γενικές Απαιτήσεις για τη Λειτουργία Ασύρματης Επικοινωνίας του Συστήματος Πυρανίχνευσης και του GB16806-2006 Σύστημα Ελέγχου Σύνδεσης Πυρκαγιάς.
Ο πίνακας ελέγχου υιοθετεί δομή τοποθέτησης σε τοίχο και αρθρωτό σχεδιασμό και έχει τις προδιαγραφές πλήρους λειτουργικότητας, υψηλής αξιοπιστίας και ευέλικτης διαμόρφωσης. Το σύστημα υιοθετεί έγχρωμη οθόνη LCD, η οποία είναι εύκολη στη λειτουργία, εύκολη στην εκμάθηση και τη χρήση. Αυτός ο πίνακας ελέγχου μπορεί να συνδεθεί με σημεία συναγερμού ασύρματα. Ο ασύρματος έξυπνος πίνακας ελέγχου πυρανίχνευσης JB-TB-TC5126W μπορεί να συνδυαστεί με ασύρματους ανιχνευτές θερμότητας σημείου, ασύρματους ανιχνευτές καπνού, MCP, ασύρματους ανιχνευτές εύφλεκτων αερίων κ.λπ. που παράγονται από την εταιρεία μας, όπως απαιτείται για την κάλυψη διαφόρων αναγκών της μηχανικής πυροπροστασίας. Διαβάστε προσεκτικά αυτό το εγχειρίδιο πριν χρησιμοποιήσετε και χειριστείτε αυτόν τον πίνακα ελέγχου. Μετά την θέση σε λειτουργία και την αποδοχή, αυτό το εγχειρίδιο θα πρέπει να φυλάσσεται από ένα ειδικό άτομο και να διατηρείται σωστά για μελλοντική αναφορά!

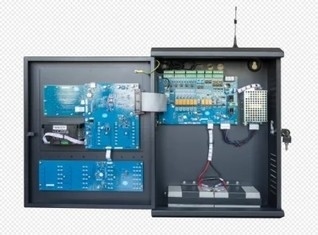

Εισαγωγή των εξαρτημάτων του πίνακα ελέγχου
Για να εξοικειωθείτε περισσότερο με τον πίνακα ελέγχου, τα παρακάτω παρουσιάζουν εν συντομία τα κύρια εξαρτήματα του πίνακα ελέγχου:
·Κύριο ενότητα ελέγχου
Η κύρια πλακέτα ελέγχου είναι υπεύθυνη για την ανάλυση και την επεξεργασία των πληροφοριών που μεταδίδονται από άλλα εξαρτήματα του συστήματος και, σύμφωνα με τα αποτελέσματα της ανάλυσης δεδομένων, διατάζει άλλα εξαρτήματα του συστήματος να εκτελέσουν τις αντίστοιχες εντολές, όπως ο έλεγχος του ηχείου φωνητικού συναγερμού κ.λπ.
·Ενότητα οθόνης
Το εξάρτημα οθόνης παρέχει την κύρια διεπαφή εξόδου πληροφοριών συναγερμού, καθώς και τη διεπαφή καθημερινής συντήρησης και ερωτήσεων.
·Ενότητα πλήκτρων
Τα πλήκτρα μήτρας χρησιμοποιούνται στον πίνακα ελέγχου, κάτι που είναι πολύ βολικό για τους χρήστες να ρυθμίζουν και να συντηρούν το σύστημα.
·Power module
Η μονάδα τροφοδοσίας παρέχει ρεύμα για όλο τον εξοπλισμό του συστήματος και παρέχει σήματα βλάβης ρεύματος, όπως βλάβη κύριας τροφοδοσίας, βλάβη εφεδρικής τροφοδοσίας και υποτάση εφεδρικής τροφοδοσίας, και έχει καλή ικανότητα κατά των παρεμβολών.
·Ασύρματη μονάδα 470
Η κωδικοποιημένη αμφίδρομη επικοινωνία 470MHzFSK μπορεί να επικοινωνήσει με 32 ασύρματες συσκευές.
·Loop πίνακας ελέγχου
Αυτός ο πίνακας ελέγχου μπορεί να συνδεθεί με 18 έξυπνους πίνακες ελέγχου βρόχου, οι οποίοι έχουν λιγότερη καλωδίωση και υψηλή αξιοπιστία. Κάθε πλήκτρο έναρξης/διακοπής στον πίνακα εκκίνησης χειροκίνητου ελέγχου πυρκαγιάς μπορεί να συσχετιστεί με οποιονδήποτε εξοπλισμό διαύλου συνδεδεμένο στο σύστημα, ορίζοντας και ολοκληρώνοντας τον έλεγχο έναρξης/διακοπής του εξοπλισμού σύνδεσης διαύλου, λύνοντας έτσι πλήρως τα εγγενή προβλήματα της καλωδίωσης μηχανικής, της διαμόρφωσης εξοπλισμού και της εγκατάστασης και της αποσφαλμάτωσης του ολοκληρωμένου συστήματος σύνδεσης συναγερμού.
·Πίνακας άμεσου ελέγχου
Αυτός ο πίνακας ελέγχου μπορεί να εξοπλιστεί με 6-δρομο τριών καλωδίων πίνακα άμεσου ελέγχου και έχει τις λειτουργίες ανίχνευσης ανοιχτού κυκλώματος και βραχυκυκλώματος της γραμμής εξόδου, η οποία μπορεί να εγγυηθεί την αξιοπιστία της ίδιας της μονάδας ελέγχου και τη σύνδεσή της με σημαντικό εξοπλισμό στο μέγιστο βαθμό.
Κύριες τεχνικές προδιαγραφές
| Κύρια παροχή ρεύματος | AC220V(3.5A), εύρος:+10％~-15％ |
| Μπαταρία | Μπαταρία μολύβδου-οξέος 12V/3.3Ah x 2 |
| Χωρητικότητα | 2 ασύρματοι βρόχοι 64 σημεία/βρόχος 40 τμήματα δικτύου |
| Ραδιοσυχνότητα | Ισχύς εκπομπής<20dBm |
| Ζώνη συχνοτήτων | 470MHz |
| Απόσταση επικοινωνίας | ≤700m |
| Περιβάλλον λειτουργίας | Θερμοκρασία 10℃~+55℃, σχετική υγρασία≤95％ |
| Διάσταση | 360x130x480mm |
Επεξεργασία πληροφοριών βλάβης και ανωμαλίας και τακτικός έλεγχος
| Όχι. | Βλάβη | Λόγος | Λύση |
| 1 | Δεν υπάρχει οθόνη ή μη φυσιολογική οθόνη μετά την εκκίνηση |
Α. Η παροχή ρεύματος είναι μη φυσιολογική Β. Κακή σύνδεση με το καλώδιο του πίνακα οθόνης |
Α. Ελέγξτε την παροχή ρεύματος 24V Β. Ελέγξτε το καλώδιο σύνδεσης
|
| 2 | "αποτυχία κύριας τροφοδοσίας" μετά την εκκίνηση |
Α. Δεν υπάρχει ρεύμα AC Β. Η ασφάλεια AC έχει καεί |
Α. Ελέγξτε και συνδέστε το καλώδιο AC Β. Αντικαταστήστε την ασφάλεια AC (δείτε την ετικέτα για τις παραμέτρους) |
| 3 | μετά την εκκίνηση, εμφανίζεται "αποτυχία εφεδρείας". |
Α. Η ασφάλιση έχει σπάσει Β. Κακή σύνδεση γραμμής Γ. Απώλεια ή ζημιά της μπαταρίας |
Α. Αλλάξτε τον σωλήνα ασφαλείας (δείτε την ετικέτα για τις παραμέτρους) Β. Ανοίξτε το κουτί τροφοδοσίας και ελέγξτε τους σχετικούς συνδέσμους Γ. μετά την εκκίνηση για περισσότερες από 8 ώρες υπό παροχή ρεύματος AC, αντικαταστήστε την μπαταρία εάν η βλάβη δεν μπορεί να εξαλειφθεί. |
| 4 | δεν μπορεί να καταχωρήσει τον εξωτερικό πίνακα οθόνης | σφάλμα σύνδεσης γραμμής επικοινωνίας ή κακό |
Ελέγξτε τη γραμμή ρεύματος και τη γραμμή επικοινωνίας του πίνακα οθόνης πυρκαγιάς
|
| 5 | δεν εκτυπώνει |
Α. Δεν έχει ρυθμιστεί η εκτύπωση Β. Κακή σύνδεση του καλωδίου του εκτυπωτή Γ. Ο εκτυπωτής έχει σπάσει. |
Α. Επαναφέρετε τις ρυθμίσεις Β. Ελέγξτε και συνδέστε καλά Γ. Αλλάξτε τον εκτυπωτή |
| 6 | δεν ανταποκρίνεται μετά το πάτημα του χειροκίνητου κουμπιού |
Α. Κατάσταση χειροκίνητης απαγόρευσης Β. Κακή σύνδεση καλωδίου του χειροκίνητου δίσκου εκκίνησης πυρκαγιάς |
Α. Επαναφέρετε τη λειτουργία εκκίνησης Β. Ελέγξτε και συνδέστε καλά |
| 7 | αποτυχίες εξοπλισμού |
Α. Αποσύνδεση εξοπλισμού Β. Ο εξοπλισμός έχει υποστεί ζημιά |
Α. Ελέγξτε τη σύνδεση Β. Αντικατάσταση εξοπλισμού
|
| 8 | βλάβη ρολογιού, βλάβη αποθήκευσης, βλάβη βρόχου κ.λπ. |
Α. Περιβαλλοντικές παρεμβολές Β. Γήρανση των αντίστοιχων εξαρτημάτων |
Α. Ελέγξτε εάν η γείωση είναι σε καλή κατάσταση Β. ενημερώστε το τμήμα τεχνικής εξυπηρέτησης |
Εταιρικό Προφίλ
Η Henan Weiguo Intelligent Technology Co., LTD., που ιδρύθηκε το 2015, είναι μια σημαντική θυγατρική της Hanwei Electronics Group Corporation (Αριθμός μετοχής: 300007) στον τομέα της έξυπνης, υγιεινής, ασφαλούς οικιακής και IoT επιχείρησης. Η Henan Weiguo Intelligent Technology Co., LTD., βασιζόμενη στην τεχνολογία βασικών αισθητήρων, επικεντρώνεται στον συναγερμό αερίου και καπνού, στην παρακολούθηση της ποιότητας του αέρα, στον ελεγκτή αλκοόλ και στα προϊόντα πυρόσβεσης. Βασισμένη στην εισαγωγή τεχνολογίας από την Hanwei Electronics Group Corporation και από το εξωτερικό, η Henan Weiguo intelligent Technology Co., LTD., έχει εξελιχθεί σε μια καινοτόμο εταιρεία με τη συλλογή σχεδιασμού, Ε&Α ανάπτυξης, παραγωγής, πωλήσεων και εξυπηρέτησης. Θα δεσμευτούμε πάντα να γίνουμε ο ηγέτης στο έξυπνο υλικό, παρέχοντας ένα ασφαλές, υγιεινό, φιλικό προς το περιβάλλον και έξυπνο περιβάλλον εργασίας και διαβίωσης για οικογένειες και χρήστες σε όλο τον κόσμο.
Συχνές ερωτήσεις
Ε1: Είστε κατασκευαστής;
Α: (ναι)
Ε2: Ποιος είναι ο χρόνος παράδοσης;
Α: συνήθως
Έλεγχος πυρκαγιάς: μία εβδομάδα εργάσιμη ημέρα
μαζική ποιότητα: τρεις εβδομάδες εργάσιμες ημέρες
Φώτα έκτακτης ανάγκης: δύο εβδομάδες εργάσιμες ημέρες
μαζική ποιότητα: τέσσερις εβδομάδες
Ε3: Πώς αποστέλλετε τα εμπορεύματα και πόσος χρόνος χρειάζεται για να φτάσουν;
Α: Συνήθως αποστέλλουμε με DHL, UPS, FedEx ή αεροπορικώς. 3-5 ημέρες μετά την παραλαβή της πληρωμής.
Ε4: Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε την παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
Ε5: Προσφέρετε υπηρεσία OEM;
Α: Ναι, μπορούμε να σχεδιάσουμε τοσυσκευή σύμφωνα με το αίτημά σας.
Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
