Smart Flexible Pressure Sensors Piezoresistive Electronic Pen Micro Pressure Sensors

Έξυπνοι Εύκαμπτοι Αισθητήρες Πίεσης Πιεζοαντιστασιακοί Ηλεκτρονικό Στυλό Μικροαισθητήρες Πίεσης

Επισημαίνω

5kg εύκαμπτοι αισθητήρες πίεσης
,
Ηλεκτρονικοί αισθητήρες πίεσης μικροϋπολογιστών μανδρών
,
Piezoresistive έξυπνοι αισθητήρες πίεσης
Υλικό

Ploymer
Σειρά

5kg
Πρότυπος τύπος παραγωγής

Αναλογικός αισθητήρας
Τάση εργασίας

3.3V
Αρχή εργασίας

Βιοαισθητήρες
Όνομα προϊόντων

Si4-γ αισθητήρες πίεσης λεπτών ταινιών
OEM/ODM

Υποστηριγμένος
ΗΛΕΚΤΡΟΝΙΚΗ ΔΙΕΥΘΥΝΣΗ

το sales@wgsensor.com
whatsapp

+8613333637163
Τόπος καταγωγής

Κίνα
Μάρκα

WG Sensor™
Πιστοποίηση

CE RoHS
Αριθμό μοντέλου

Si4-γ αισθητήρες πίεσης λεπτών ταινιών
Ποσότητα παραγγελίας min

49pcs
Τιμή

1-49pcs/2.5USD ~ 50-2000pcs/2.0USD (Negotiable)
Συσκευασία λεπτομέρειες

Κιβώτιο δώρων, ενιαίο χαρτοκιβώτιο
Χρόνος παράδοσης

5-10 ημέρες εργασίας
Όροι πληρωμής

T/T, L/C, Western Union, MoneyGram
Δυνατότητα προσφοράς

έτος 1000000 PC το /per

Έξυπνοι Εύκαμπτοι Αισθητήρες Πίεσης Πιεζοαντιστασιακοί Ηλεκτρονικό Στυλό Μικροαισθητήρες Πίεσης

Name: Έξυπνοι Εύκαμπτοι Αισθητήρες Πίεσης Πιεζοαντιστασιακοί Ηλεκτρονικό Στυλό Μικροαισθητήρες Πίεσης
Brand: Henan Weiguo Intelligent Technology Co., Ltd.
SKU: Si4-γ αισθητήρες πίεσης λεπτών ταινιών
Price: 1.00 USD
Availability: InStock

button button

Λάβετε τιμή Επικοινωνήστε

Έξυπνος Εύκαμπτος λεπτός αισθητήρας πίεσης πιεζοαντιστατικό ηλεκτρονικό στυλό μικροευαίσθητο ακραία απόκριση

Περιγραφή

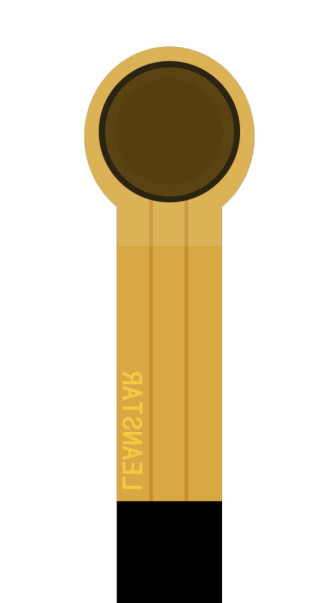

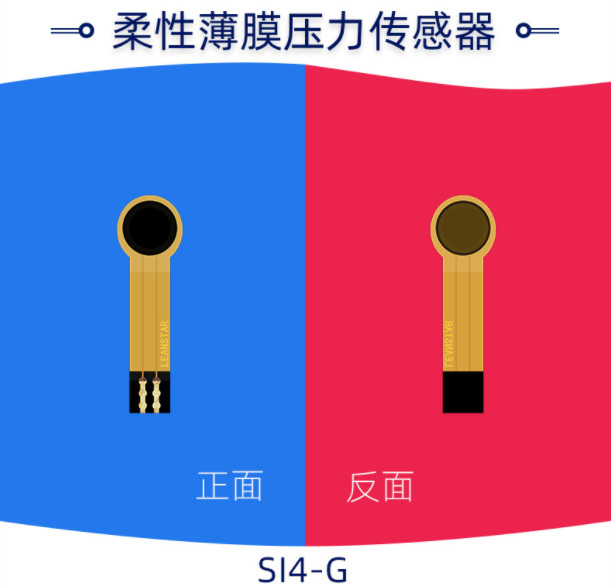

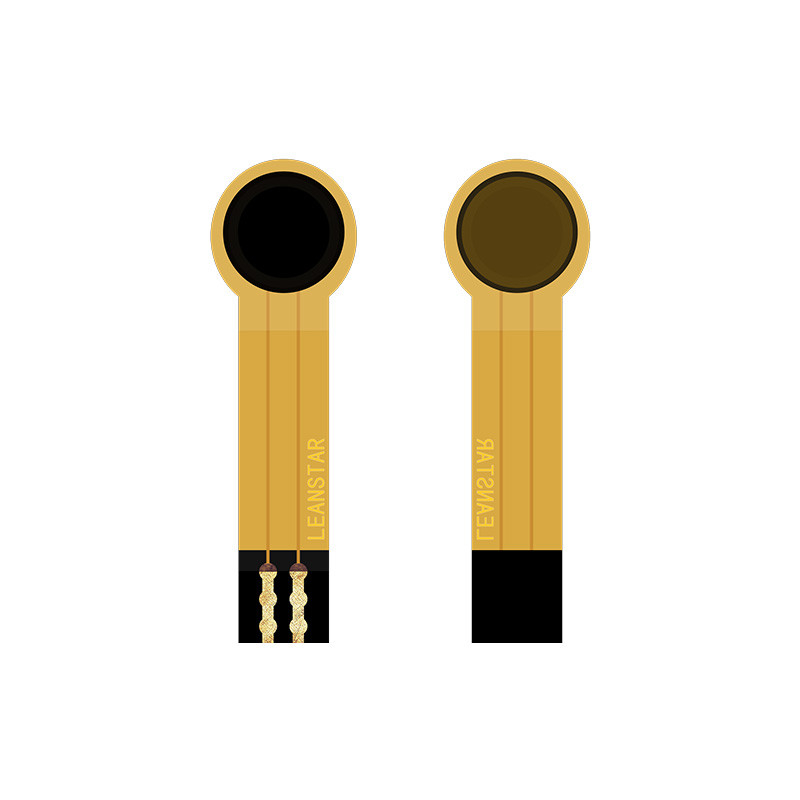

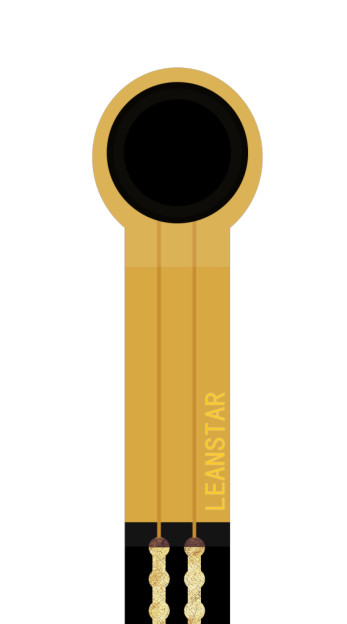

Εύκαμπτος λεπτός αισθητήρας πίεσης SI4-Gείναι ένας νέος τύπος αισθητήρα με ανεξάρτητα δικαιώματα πνευματικής ιδιοκτησίας της τεχνολογίας εύκαμπτου αισθητήρα πίεσης. Εκτυπώνεται σε εύκαμπτο λεπτό υλικό με ισχυρή πρόσφυση, αντοχή στην κάμψη και υψηλή ευαισθησία εύκαμπτων νανολειτουργικών υλικών, έτσι ώστε να επιτυγχάνεται υψηλή ευαισθησία στην ανίχνευση πίεσης.
Ο εύκαμπτος αισθητήρας πίεσης φιλμ είναι ένας αντιστάθμιος αισθητήρας. Η αντίσταση εξόδου μειώνεται καθώς αυξάνεται η πίεση που ασκείται στην επιφάνεια του αισθητήρα. Η πίεση μπορεί να μετρηθεί μέσω μιας συγκεκριμένης σχέσης πίεσης-αντίστασης.
Ο εύκαμπτος αισθητήρας πίεσης φιλμ SI4-G χρησιμοποιείται κυρίως στην ενεργοποίηση και ανίχνευση πίεσης ηλεκτρονικών στυλό. Είναι εγκατεστημένο στο πίσω μέρος του πυρήνα του στυλό. Όταν ο χρήστης γράφει με το ηλεκτρονικό στυλό, μπορεί να ανιχνεύσει την αλλαγή της πίεσης γραφής. Μετά την επεξεργασία του αλγορίθμου, μπορεί να πραγματοποιηθεί αναγνώριση γραφής. , Διόρθωση στάσης και άλλες λειτουργίες, το σήμα μπορεί να συλλεχθεί μέσω ενός απλού κυκλώματος.

Χαρακτηριστικά

Ø Εξαιρετικά λεπτό, πάχος μικρότερο από 0,25 mm

Ø αντοχή στην κάμψη

Ø Γρήγορη απόκριση

Ø Μεγάλη διάρκεια ζωής, πέρασε τη δοκιμή πίεσης περισσότερες από 1 εκατομμύριο φορές

Ø Το σήμα εξόδου είναι εύκολο να ανιχνευθεί

Ø Προσαρμόσιμο μήκος προϊόντος, μέγεθος, πακέτο ακίδων κ.λπ.

Ø Προσαρμόσιμες παράμετροι εύρους αισθητήρα

Δείκτης απόδοσης

Μοντέλο	SI4-G
Εύρος	0~500g
Πάχος	≤0,25mm
Διάσταση	Δείτε την προδιαγραφή και την περιγραφή μεγέθους
Σημείο απόκρισης	≤30g
Επαναληψιμότητα	±10%(50% φορτωμένο)
Συνέπεια	±20%(Παρτίδα του ίδιου μοντέλου)
Υστέρηση	+10% (RF⁺ - RF^-)/RF⁺
Ανθεκτικότητα	＞Ένα εκατομμύριο φορές
Αρχική αντίσταση	＞10MΩ(Μη φορτωμένο)
Χρόνος απόκρισης	＜1ms
Χρόνος συνέχισης	＜15ms
Τάση δοκιμής	Τυπική τιμή DC 3.3V
Θερμοκρασία λειτουργίας	-20℃ ～ 60℃
EMI	Δεν παράγεται
ESD	Ανευαισθησία

Φύλλο αναφοράς δεδομένων

Μοντέλο	πίεση/g	50	100	150	200	250	300	350	400	450	500
SIG-4	αντίσταση/KΩ	5.26	3.24	2.47	2.10	1.85	1.66	1.55	1.45	1.38	1.33

Κύκλωμα αναφοράς

Οδηγίες

Ο εύκαμπτος αισθητήρας πίεσης φιλμ SI4-G είναι ένα μη πολικό εξάρτημα, δεν υπάρχει κατεύθυνση στο κύκλωμα;
Κατά τη χρήση, τοποθετήστε τη ζώνη ευαισθησίας πίεσης του αισθητήρα σε μια σταθερή, επίπεδη επιφάνεια. Η χρήση του αισθητήρα σε κυρτή ή ακανόνιστη επιφάνεια θα κάνει τον αισθητήρα αρχικά αγώγιμο, δηλαδή σε κατάσταση "απόκρισης" όταν δεν υπάρχει πίεση. Σε αυτή την κατάσταση, η αντίσταση εξόδου του αισθητήρα μπορεί ακόμα να ανταποκριθεί στις αλλαγές πίεσης και η αντίστοιχη σχέση δεν ισχύει πλέον για το φύλλο δεδομένων αναφοράς;
Εάν η υποστηρικτική επιφάνεια και η επιφάνεια εφαρμογής δύναμης είναι και οι δύο άκαμπτες και σκληρές επιφάνειες και η επιφάνεια επαφής είναι μεγαλύτερη από την ευαίσθητη περιοχή του αισθητήρα, λόγω της δομής του ίδιου του αισθητήρα, η απόκριση πίεσης μπορεί να είναι μικρή και ασταθής. Ένα στρογγυλό μαλακό λαστιχένιο μαξιλαράκι πρέπει να επικολληθεί στο κέντρο της ευαίσθητης περιοχής, η διάμετρος είναι ελαφρώς μικρότερη από την ευαίσθητη περιοχή και η περιοχή πρέπει να είναι μεγαλύτερη από το 60% της περιοχής της ευαίσθητης περιοχής;
Μπορείτε να χρησιμοποιήσετε ταινία διπλής όψης για να στερεώσετε τον αισθητήρα στην υποστηρικτική επιφάνεια. Δώστε προσοχή στο ότι η υποστηρικτική επιφάνεια είναι τακτοποιημένη και καθαρή πριν την επικόλληση. Συνιστάται η χρήση ταινίας διπλής όψης μάρκας 3M. παρέχετε προσαρμοσμένες υπηρεσίες;

Αφού ο αισθητήρας υποστεί πίεση και διατηρήσει την πίεση, η τιμή αντίστασης εξόδου θα μετατοπιστεί ελαφρώς με την πάροδο του χρόνου, συνήθως εντός 5%. Αυτό το σφάλμα μπορεί να μειωθεί με τη μέθοδο χρονισμού βαθμονόμησης. Στη λειτουργία βαθμονόμησης, ο χρόνος αναμονής μετά την εφαρμογή πίεσης είναι σύμφωνος με τον χρόνο αναμονής σε πραγματικές εφαρμογές. Δεδομένου ότι η κατάσταση δύναμης του αισθητήρα είναι διαφορετική σε διαφορετικά σενάρια εφαρμογής, συνιστάται στον χρήστη να τακτοποιήσει τον αισθητήρα σύμφωνα με το πραγματικό σενάριο εφαρμογής και να δοκιμάσει τις παραμέτρους μετατόπισης από μόνος του.

Ανακοινώσεις

Όταν χρησιμοποιείτε τον αισθητήρα, προσπαθήστε να κάνετε το φορτίο που λαμβάνεται ομοιόμορφα και αποφύγετε την άμεση επαφή με τον αισθητήρα από αιχμηρά αντικείμενα;
Η χρήση εκτός εύρους θα μειώσει την απόδοση του αισθητήρα ή ακόμη και θα καταστρέψει τον αισθητήρα;
Ο ακροδέκτης του αισθητήρα είναι κατασκευασμένος από χαλκό και υλικό επιμεταλλωμένο με κασσίτερο και η μολυβδοσωλήνωση μπορεί να συγκολληθεί σύμφωνα με τις ανάγκες. Θα πρέπει να σημειωθεί ότι η θερμοκρασία συγκόλλησης δεν πρέπει να είναι πολύ υψηλή, συνιστάται να μην υπερβαίνει τους 300°C και ο χρόνος επαφής δεν πρέπει να υπερβαίνει το 1 δευτερόλεπτο, έτσι ώστε να αποτρέπεται η τήξη και η παραμόρφωση του υποστρώματος φιλμ από την υψηλή θερμοκρασία.
