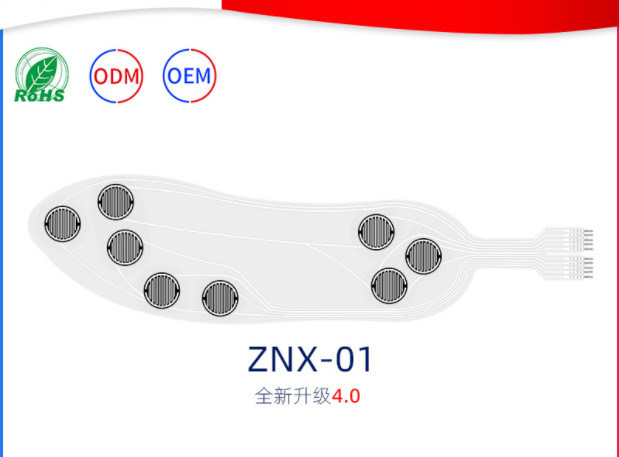

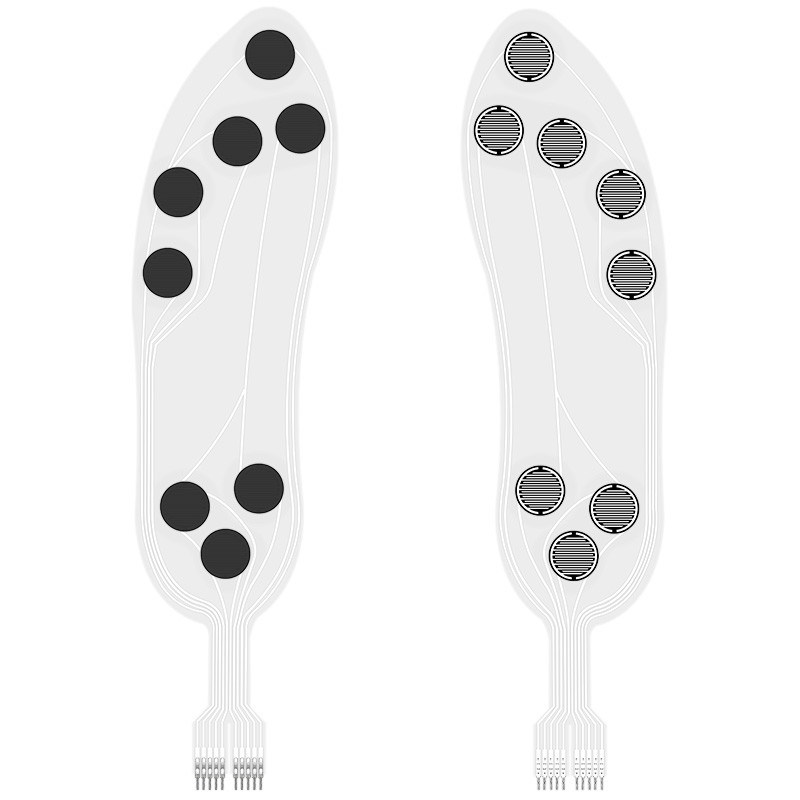

Μοναδικός αισθητήρας πίεσης εύκαμπτης μεμβράνης για έξυπνη σόλα παπουτσιού τύπου Varistor, αισθητήρας πολλαπλών σημείων
Περιγραφή

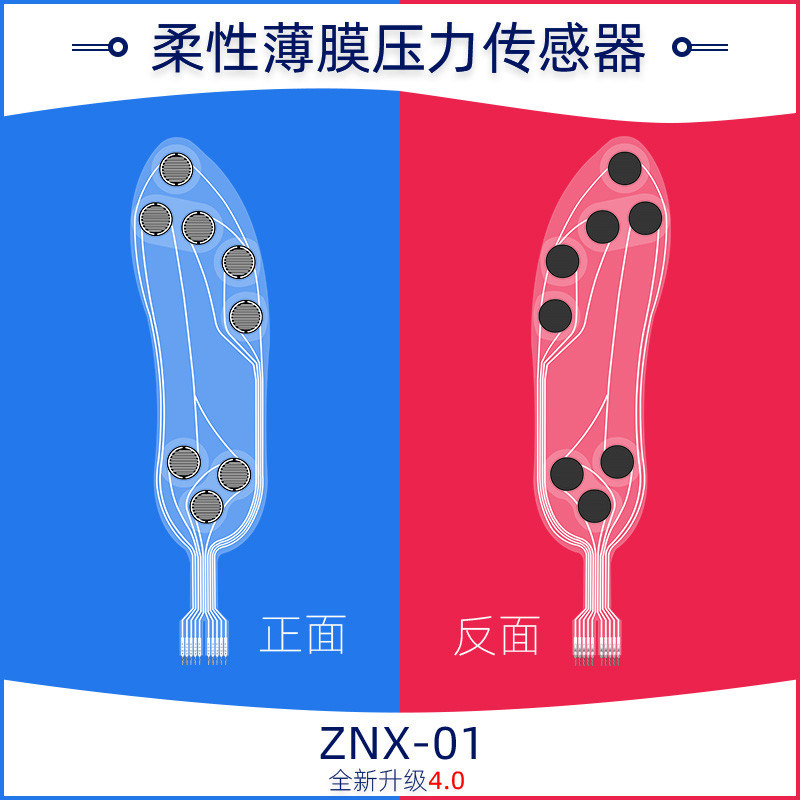

Αισθητήρας πίεσης εύκαμπτης μεμβράνης ZNX-01είναι ένας νέος τύπος αισθητήρα που χρησιμοποιεί εύκαμπτη τεχνολογία ανίχνευσης πίεσης με ανεξάρτητα δικαιώματα πνευματικής ιδιοκτησίας. Εκτυπώνει εύκαμπτα νανο-λειτουργικά υλικά με ισχυρή πρόσφυση, αντοχή στην κάμψη και υψηλή ευαισθησία σε εύκαμπτα και ελαφριά υλικά. Έτσι, μπορεί να επιτύχει ανίχνευση υψηλής ευαισθησίας της κατανομής της πίεσης των πελμάτων.
Ο αισθητήρας πίεσης εύκαμπτης μεμβράνης ZNX-01 είναι ένας αισθητήρας αντίστασης. Η αντίσταση εξόδου μειώνεται καθώς αυξάνεται η πίεση που ασκείται στην επιφάνεια του αισθητήρα. Μέσω μιας συγκεκριμένης σχέσης πίεσης-αντίστασης, μπορεί να μετρηθεί η πίεση. Τοποθετήστε τον αισθητήρα ZNX-01 στη σόλα, μπορεί να ανιχνεύσει την πίεση των πελμάτων όταν το ανθρώπινο σώμα στέκεται και περπατά, και τα δεδομένα ανίχνευσης μπορούν να χρησιμοποιηθούν για ανάλυση της πίεσης των πελμάτων.
Χαρακτηριστικά
Ø Εξαιρετικά μαλακό, πάχος μικρότερο από 0,3 mm
Ø Εύκολο στην ενσωμάτωση
Ø Γρήγορη ταχύτητα απόκρισης και υψηλή ανάλυση
Ø Μεγάλη διάρκεια ζωής, πέρασε τη δοκιμή πίεσης περισσότερες από 1 εκατομμύριο φορές
Ø Το σήμα εξόδου είναι εύκολο να ανιχνευθεί
Ø Αδιάβροχο, ανθεκτικό στην υγρασία, αναπνεύσιμο
Δείκτης απόδοσης
| Μοντέλο | ZNX-01 |
| Εύρος | 0~10kg |
| Πάχος | ≤0.45mm |
| Διάσταση | Δείτε την περιγραφή των προδιαγραφών μεγέθους (προσαρμόσιμο) |
| Σημείο απόκρισηςΣημείωση1 | ≤400g |
| Ανθεκτικότητα | ＞Ένα εκατομμύριο φορές |
| Αρχική αντίσταση | ＞10MΩ(Μη φορτωμένο) |
| Χρόνος απόκρισης | ＜1ms |
| Χρόνος επαναφοράς | ＜15ms |
| Τάση δοκιμής | Τυπική τιμή DC 3.3V |
| Θερμοκρασία λειτουργίας | -20℃ ～ 60℃ |
| EMI | Δεν παράγεται |
| ESD | Ανευαισθησία |

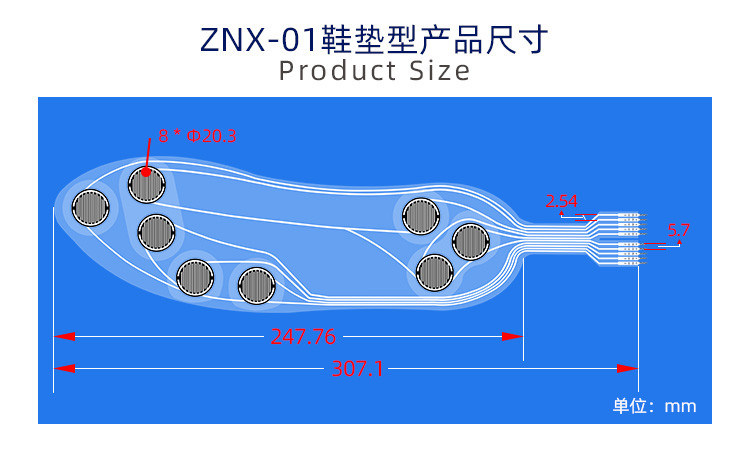

| Λογότυπο | Μήκος | Πλάτος | Ευαίσθητη περιοχή | Βήμα ακίδων | Ανοχή |
| Μέγεθος (mm) | 307 | 85 | 8*φ20 | 2.54 | 0.2 |

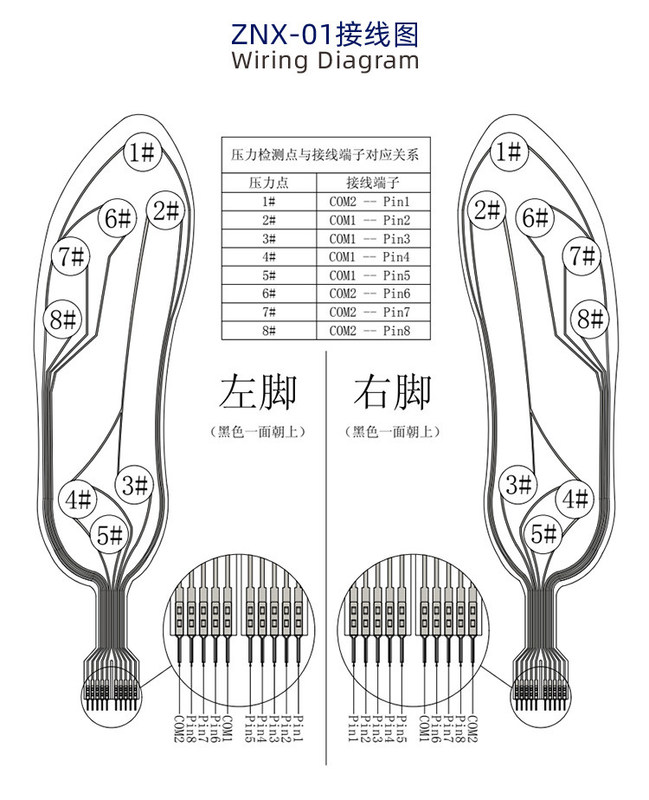

1. Ο αισθητήρας πίεσης λεπτής μεμβράνης ZNX-01 είναι ένα μη πολικό εξάρτημα, δεν υπάρχει κατεύθυνση στο κύκλωμα. Κατά τη χρήση, τοποθετήστε τη ζώνη ευαισθησίας πίεσης του αισθητήρα σε μια σταθερή, επίπεδη επιφάνεια. Η χρήση του αισθητήρα σε κυρτή ή ακανόνιστη επιφάνεια θα κάνει τον αισθητήρα αρχικά αγώγιμο, δηλαδή σε κατάσταση "απόκρισης" όταν δεν υπάρχει πίεση. Σε αυτήν την κατάσταση, η αντίσταση εξόδου του αισθητήρα μπορεί ακόμα να ανταποκρίνεται στις αλλαγές πίεσης και η αντίστοιχη σχέση δεν ισχύει πλέον για το φύλλο δεδομένων αναφοράς.
2. Εάν η επιφάνεια στήριξης και η επιφάνεια εφαρμογής δύναμης είναι και οι δύο άκαμπτες και σκληρές επιφάνειες και η επιφάνεια επαφής είναι μεγαλύτερη από την ευαίσθητη περιοχή του αισθητήρα, λόγω της δομής του ίδιου του αισθητήρα, η απόκριση πίεσης μπορεί να είναι μικρή και ασταθής. Ένα στρογγυλό μαλακό ελαστικό μαξιλαράκι πρέπει να επικολληθεί στο κέντρο της ευαίσθητης περιοχής, η διάμετρος είναι ελαφρώς μικρότερη από την ευαίσθητη περιοχή και η περιοχή πρέπει να είναι μεγαλύτερη από το 60% της περιοχής της ευαίσθητης περιοχής.
3. Μπορείτε να χρησιμοποιήσετε ταινία διπλής όψης για να στερεώσετε τον αισθητήρα στην επιφάνεια στήριξης. Προσέξτε η επιφάνεια στήριξης να είναι τακτοποιημένη και καθαρή πριν την επικόλληση. Συνιστάται η χρήση ταινίας διπλής όψης 3M. Παρέχονται προσαρμοσμένες υπηρεσίες;
4. Αφού ο αισθητήρας υποστεί πίεση και διατηρήσει την πίεση, η τιμή αντίστασης εξόδου θα μετατοπιστεί ελαφρώς με την πάροδο του χρόνου, συνήθως εντός 5%. Αυτό το σφάλμα μπορεί να μειωθεί με τη μέθοδο της χρονικής βαθμονόμησης. Στη λειτουργία βαθμονόμησης, ο χρόνος αναμονής μετά την εφαρμογή πίεσης είναι σύμφωνος με τον χρόνο αναμονής σε πραγματικές εφαρμογές. Δεδομένου ότι η κατάσταση δύναμης του αισθητήρα είναι διαφορετική σε διαφορετικά σενάρια εφαρμογής, συνιστάται στον χρήστη να διατάξει τον αισθητήρα σύμφωνα με το πραγματικό σενάριο εφαρμογής και να δοκιμάσει τις παραμέτρους μετατόπισης μόνος του.
