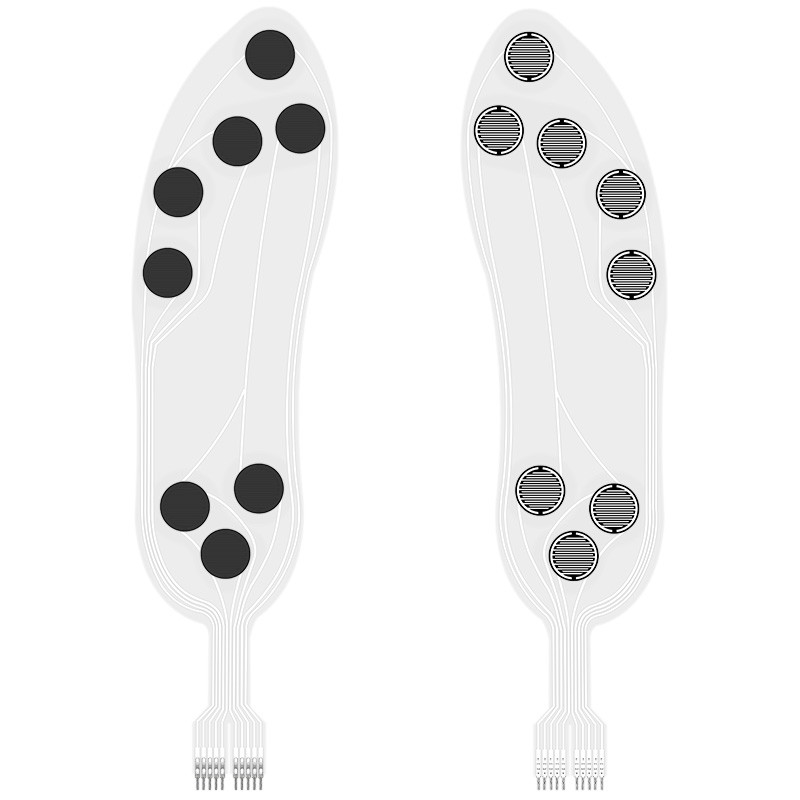

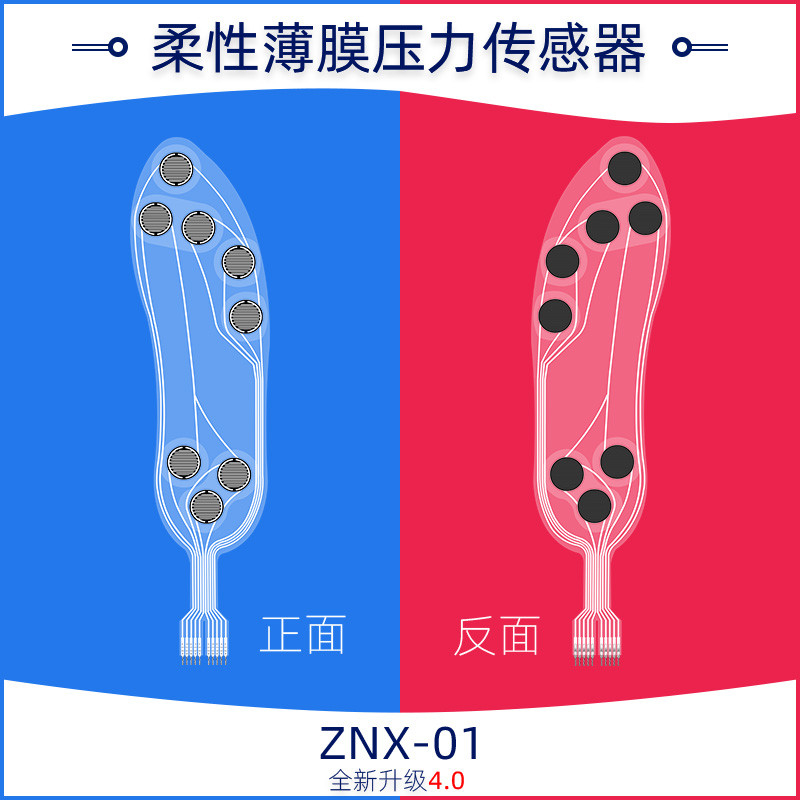

ZNX-01 Ευέλικτος αισθητήρας πίεσης με ταινία Ευφυής ενσωματωμένη σόλα Βαριστορ τύπου πολυ-σημείο αισθητήρας
Περιγραφή
Δέκτης πίεσης ελαστικής ταινίας ZNX-01είναι ένας νέος τύπος αισθητήρα ο οποίος χρησιμοποιεί ευέλικτη τεχνολογία ανίχνευσης πίεσης με ανεξάρτητα δικαιώματα πνευματικής ιδιοκτησίας.αντοχή στην κάμψη και υψηλή ευαισθησία σε εύκαμπτα και ελαφρά υλικά. , ώστε να μπορεί να επιτύχει ανίχνευση υψηλής ευαισθησίας της κατανομής της παλτικής πίεσης.
Ο ευέλικτος αισθητήρας πίεσης ταινίας ZNX-01 είναι ένας αντίστατος αισθητήρας.Μέσα από μια ειδική σχέση πίεσης-αντίστασηςΟ αισθητήρας ZNX-01 για το πόδι μπορεί να ανιχνεύσει την πίεση του ποδιού όταν το ανθρώπινο σώμα στέκεται όρθιο και περπατάει.και τα δεδομένα ανίχνευσης μπορούν να χρησιμοποιηθούν για ανάλυση της παλτικής πίεσης.
Χαρακτηριστικά
Ø Υπερ-μαλακό, πάχος μικρότερο των 0,3 mm
Ø Εύκολη ενσωμάτωση
Ø Γρήγορη ταχύτητα απόκρισης και υψηλή ανάλυση
Ø Μακροχρόνια διάρκεια ζωής, πέρασε το τεστ πιέσεως πάνω από 1 εκατομμύριο φορές
Ø Το σήμα εξόδου είναι εύκολο στην ανίχνευση
Ø Αδιάβροχο, ανθεκτικό στην υγρασία, αναπνευστικό
Δείκτης επιδόσεων
| Σχήμα | ZNX-01 |
| Πεδίο | 0~10kg |
| Δάχος | ≤ 0,45 mm |
| Διάσταση | Βλέπε περιγραφή των προδιαγραφών μεγέθους (προσαρμόσιμες) |
| Σημείο ανταπόκρισηςΣημείωση1 | ≤ 400 g |
| Δυνατότητα | >Ένα εκατομμύριο φορές |
| Αρχική Αντίσταση | > 10MΩ(Δεν φορτωμένο) |
| Χρόνος απόκρισης | < 1 ms |
| Ώρα επαναφοράς | < 15 ms |
| Δοκιμαστική τάση | Τυπική τιμή DC 3.3V |
| Θερμοκρασία λειτουργίας | -20°C ̇ 60°C |
| ΕΜΕ | Καμία παραγωγή |
| ΕΣΔ | Αισθησία |
| Λογότυπο | μήκος | πλάτος | Ευαίσθητη περιοχή | Σημείο γωνίας | Ανεκτικότητα |
| Μέγεθος ((mm) | 307 | 85 | 8*φ20 | 2.54 | 0.2 |
1.ZNX-01ελαστικός αισθητήρας πίεσης λεπτής ταινίας είναι ένα μη πολικό στοιχείο, δεν υπάρχει κατεύθυνση στο κύκλωμα. Κατά τη χρήση, τοποθετήστε την ευαίσθητη στην πίεση ζώνη του αισθητήρα σε μια σταθερή,επίπεδη επιφάνειαΗ χρήση του αισθητήρα σε καμπύλη ή ακανόνιστη επιφάνεια θα κάνει τον αισθητήρα αρχικά αγωγό, δηλαδή σε κατάσταση "απόκρισης" όταν δεν υπάρχει πίεση.η αντίσταση της έξόδου του αισθητήρα μπορεί ακόμα να ανταποκριθεί στις αλλαγές πίεσης, και η αντίστοιχη σχέση δεν εφαρμόζεται πλέον στο δελτίο δεδομένων αναφοράς·
2Εάν η επιφάνεια υποστήριξης και η επιφάνεια που ασκεί τη δύναμη είναι τόσο άκαμπτες όσο και σκληρές επιφάνειες και η επιφάνεια επαφής είναι μεγαλύτερη από την ευαίσθητη περιοχή του αισθητήρα, λόγω της δομής του αισθητήρα,η αντίδραση πίεσης μπορεί να είναι μικρή και ασταθής. Ένα στρογγυλό μαλακό λάστιχο πρέπει να τοποθετηθεί στο κέντρο της ευαίσθητης περιοχής, η διάμετρος είναι ελαφρώς μικρότερη από την ευαίσθητη περιοχή,και η περιοχή πρέπει να είναι μεγαλύτερη από το 60% της περιοχής της ευαίσθητης περιοχής;
3.Μπορείτε να χρησιμοποιήσετε διπλή ταινία για να σταθεροποιήσετε τον αισθητήρα στην επιφάνεια υποστήριξης.Συνιστάται η χρήση διπλής όψης ταινίας 3M· να παρέχει εξατομικευμένες υπηρεσίες·
4.Μετά την ένταση του αισθητήρα και τη διατήρηση της πίεσης, η τιμή της αντίστασης εξόδου θα μετακινηθεί ελαφρώς με την πάροδο του χρόνου, συνήθως εντός 5%. Αυτό το σφάλμα μπορεί να μειωθεί με τη μέθοδο βαθμονόμησης χρονισμού.Κατά τη διαδικασία βαθμονόμησης, ο χρόνος αναμονής μετά την εφαρμογή πίεσης είναι σύμφωνος με τον χρόνο αναμονής σε πραγματικές εφαρμογές.συνιστάται στον χρήστη να τοποθετήσει τον αισθητήρα σύμφωνα με το πραγματικό σενάριο εφαρμογής και να δοκιμάσει μόνος του τις παραμέτρους της ροής.
