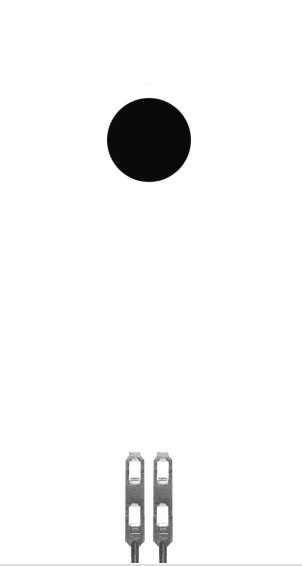

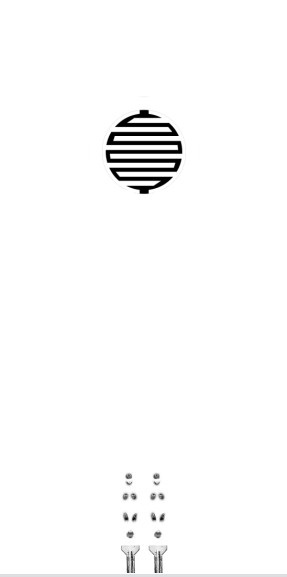

Έξυπνος Εύκαμπτος Αισθητήρας Πίεσης Λεπτής Μεμβράνης Σειρά DF9-40
Περιγραφή
Ο αισθητήρας πίεσης εύκαμπτης λεπτής μεμβράνης σειράς DF9-40 είναι ένας νέος τύπος αισθητήρα με ανεξάρτητα δικαιώματα πνευματικής ιδιοκτησίας της τεχνολογίας αισθητήρων εύκαμπτης πίεσης. Εκτυπώνεται σε εύκαμπτο λεπτό υλικό με ισχυρή πρόσφυση, αντοχή στην κάμψη και υψηλή ευαισθησία εύκαμπτων νανο-λειτουργικών υλικών, έτσι ώστε να επιτυγχάνεται υψηλή ευαισθησία στην ανίχνευση πίεσης.
Ο αισθητήρας πίεσης λεπτής μεμβράνης είναι ένας αντιστάθμιος αισθητήρας. Η αντίσταση εξόδου μειώνεται καθώς αυξάνεται η πίεση στην επιφάνεια του αισθητήρα. Η πίεση μπορεί να μετρηθεί μέσω μιας συγκεκριμένης σχέσης πίεσης-αντίστασης. Είναι κατάλληλο για σενάρια μέτρησης πίεσης σε εύκαμπτες επιφάνειες και μπορεί να χρησιμοποιηθεί ευρέως σε έξυπνα σπίτια, ηλεκτρονικά είδη ευρείας κατανάλωσης, ηλεκτρονικά αυτοκινήτων, ιατρικό εξοπλισμό, βιομηχανικό έλεγχο, έξυπνα ρομπότ και άλλους τομείς.
Η σειρά DF9-40 διαθέτει επί του παρόντος μοντέλα 500g, 2kg, 5kg, 10kg, 20kg και άλλα διαφορετικά εύρη.
Χαρακτηριστικά
Ø Εξαιρετικά λεπτό, πάχος μικρότερο από 0,3mm
Ø Γρήγορη απόκριση
Ø Μεγάλη διάρκεια ζωής, πέρασε τη δοκιμή πίεσης περισσότερες από 1 εκατομμύριο φορές
Ø Το κύκλωμα ανίχνευσης είναι απλό, εύκολο στην ενσωμάτωση και την εφαρμογή
Ø Το προφίλ του αισθητήρα μπορεί να προσαρμοστεί
Ø Οι παράμετροι εύρους του αισθητήρα μπορούν να προσαρμοστούν
Ø Πέρασε την πιστοποίηση RoHS
Παράμετροι προϊόντος
| Λογότυπο | Μέγεθος (mm) |
| Μήκος | 45.7 |
| Πλάτος | 10 |
| Ευαίσθητη Ζώνη | φ7.5 |
| Απόσταση ακίδων | 2.54 |
| Ανοχή | 0.2 |
Δείκτης απόδοσης
| Μοντέλο | DF9-40@500g | DF9-40@2kg | DF9-40@5kg | DF9-40@10kg | DF9-40@20kg |
| Εύρος | 0~500g | 0~2kg | 0~5kg | 0~10kg | 0~20kg |
| Πάχος | ≤0.3mm | ||||
| Διάσταση | Δείτε την περιγραφή προδιαγραφών και μεγέθους | ||||
| Σημείο απόκρισηςσημείωση1 | ≤20g | ≤300g | ≤700g | ||
| Επαναληψιμότητα | ±5%(50% Φορτωμένο) | ||||
| Συνέπειασημείωση2 | ±10%(Παρτίδα του ίδιου μοντέλου) | ||||
| Υστέρηση | +15% (RF+ - RF-)/RF+ | ||||
| Ανθεκτικότητα | ＞Ένα εκατομμύριο φορές | ||||
| Αρχική Αντίσταση | ＞10MΩ(Μη φορτωμένο) | ||||
| Χρόνος απόκρισης | < 1ms | ||||
| Χρόνος επαναφοράς | < 15ms | ||||
| Τάση δοκιμής | Τυπική τιμή DC 3.3V | ||||
| Θερμοκρασία λειτουργίας | -20℃ - 60℃ | ||||
| EMI | Δεν παράγεται | ||||
| ESD | Ανευαισθησία | ||||
Φύλλο αναφοράς δεδομένων
|
Μοντέλο: DF9-40@500g |
Μοντέλο: DF9-40@2kg |
Μοντέλο: DF9-40@5kg |
Μοντέλο: DF9-40@10kg |
Μοντέλο: DF9-40@20kg |
|||||
| πίεση/kg | αντίσταση/kΩ | πίεση/kg | αντίσταση/kΩ | πίεση/kg | αντίσταση/kΩ | πίεση/kg | αντίσταση/kΩ | πίεση/kg | αντίσταση/kΩ |
| 0.05 | 34.87 | 0.2 | 11.20 | 0.5 | 8.66 | 1 | 4.38 | 2 | 4.85 |
| 0.1 | 14.87 | 0.4 | 6.07 | 1 | 4.68 | 2 | 3.05 | 4 | 3.67 |
| 0.2 | 7.39 | 0.6 | 4.31 | 1.5 | 3.60 | 3 | 2.50 | 6 | 3.06 |
| 0.25 | 6.14 | 0.8 | 3.43 | 2 | 3.11 | 4 | 2.20 | 8 | 2.73 |
| 0.3 | 5.19 | 1 | 2.97 | 2.5 | 2.78 | 5 | 2.00 | 10 | 2.55 |
| 0.4 | 4.37 | 1.2 | 2.67 | 3 | 2.55 | 6 | 1.85 | 12 | 2.43 |
| 0.5 | 3.77 | 1.4 | 2.48 | 3.5 | 2.36 | 7 | 1.76 | 14 | 2.36 |
| 1.6 | 2.30 | 4 | 2.17 | 8 | 1.70 | 16 | 2.31 | ||
| 1.8 | 2.19 | 4.5 | 1.98 | 9 | 1.63 | 18 | 2.27 | ||
| 2 | 2.08 | 5 | 1.83 | 10 | 1.60 | 20 | 2.23 | ||
