Extreme Sensitive Response Εύκαμπτος πιεζοαντιστικός αισθητήρας πίεσης λεπτής μεμβράνης ηλεκτρονικής πένας μικρο
Περιγραφή

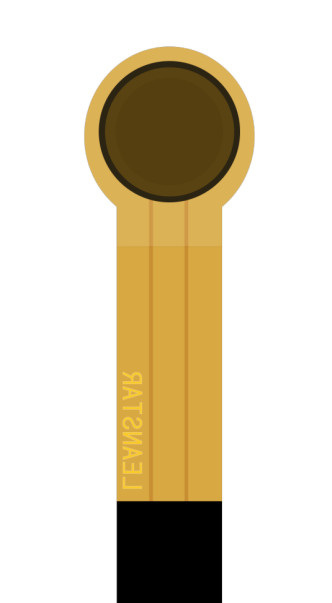

Εύκαμπτος αισθητήρας πίεσης λεπτής μεμβράνης SI4-Gείναι ένας νέος τύπος αισθητήρα με ανεξάρτητα δικαιώματα πνευματικής ιδιοκτησίας τεχνολογίας ευέλικτων αισθητήρων πίεσης.Είναι τυπωμένο σε εύκαμπτο λεπτό υλικό με ισχυρή πρόσφυση, αντίσταση κάμψης και υψηλή ευαισθησία εύκαμπτων λειτουργικών υλικών Nano, έτσι ώστε να επιτυγχάνεται υψηλή ευαισθησία ανίχνευσης πίεσης.
Ο αισθητήρας πίεσης εύκαμπτου φιλμ είναι ένας αισθητήρας αντίστασης.Η αντίσταση εξόδου μειώνεται καθώς αυξάνεται η πίεση που εφαρμόζεται στην επιφάνεια του αισθητήρα.Η πίεση μπορεί να μετρηθεί μέσω μιας συγκεκριμένης σχέσης πίεσης-αντίστασης.
Ο εύκαμπτος αισθητήρας πίεσης φιλμ SI4-G χρησιμοποιείται κυρίως για την ενεργοποίηση πίεσης και τον εντοπισμό ηλεκτρονικών στυλό.Τοποθετείται στο πίσω μέρος του πυρήνα της πένας.Όταν ο χρήστης γράφει με το ηλεκτρονικό στυλό, μπορεί να ανιχνεύσει την αλλαγή της πίεσης γραφής.Μετά την επεξεργασία του αλγορίθμου, μπορεί να πραγματοποιηθεί η αναγνώριση χειρόγραφου., Διόρθωση στάσης και άλλες λειτουργίες, το σήμα μπορεί να συλλεχθεί μέσω ενός απλού κυκλώματος.
Χαρακτηριστικά
Ø Εξαιρετικά λεπτό, πάχος μικρότερο από 0,25 mm
Ø αντίσταση κάμψης
Ø Γρήγορη απόκριση
Ø Μεγάλη διάρκεια ζωής, πέρασε το πιεστικό τεστ περισσότερες από 1 εκατομμύριο φορές
Ø Το σήμα εξόδου είναι εύκολο να εντοπιστεί
Ø Προσαρμόσιμο μήκος προϊόντος, μέγεθος, συσκευασία καρφίτσας κ.λπ.
Ø Προσαρμόσιμες παράμετροι εύρους αισθητήρων
Δείκτης Απόδοσης
| Μοντέλο |
SI4-G |
| Εύρος |
0~500 γρ |
| Πάχος |
≤0,25mm |
| Διάσταση |
Δείτε τις προδιαγραφές και την περιγραφή μεγέθους |
| Σημείο απόκρισης |
≤30 γρ |
| Επαναληψιμότητα |
±10% (50% φορτωμένο) |
| Συνοχή |
±20% (Παρτίδα του ίδιου μοντέλου) |
| Υστέρηση |
+10% (RF+- RF-)/RF+ |
| Αντοχή |
＞Ένα εκατομμύριο φορές |
| Αρχική Αντίσταση |
＞10MΩ (Μη φορτωμένο) |
| Χρόνος απόκρισης |
＜1 ms |
| Ώρα Συνέχισης |
＜15 ms |
| Δοκιμαστική τάση |
Τυπική τιμή DC 3,3V |
| Θερμοκρασία λειτουργίας |
-20℃ ~ 60℃ |
| EMI |
Κανένα προϊόν |
| ESD |
Αναισθησία |
| Μοντέλο |
πίεση/g |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| SIG-4 |
αντίσταση/ΚΩ |
5.26 |
3.24 |
2.47 |
2.10 |
1,85 |
1.66 |
1,55 |
1,45 |
1.38 |
1.33 |
Κύκλωμα αναφοράς
Οδηγίες
- SI4-Εύκαμπτος αισθητήρας πίεσης λεπτής μεμβράνης είναι ένα μη πολικό εξάρτημα, δεν υπάρχει κατευθυντικότητα στο κύκλωμα.
- Κατά τη χρήση, τοποθετήστε την ευαίσθητη στην πίεση ζώνη του αισθητήρα σε μια σταθερή, επίπεδη επιφάνεια.Η χρήση του αισθητήρα σε μια καμπύλη ή ακανόνιστη επιφάνεια θα κάνει τον αισθητήρα αρχικά αγώγιμο, δηλαδή σε κατάσταση "απόκρισης" όταν δεν υπάρχει πίεση.Σε αυτήν την κατάσταση, η αντίσταση εξόδου του αισθητήρα μπορεί να ανταποκρίνεται σε αλλαγές πίεσης και η αντίστοιχη σχέση δεν ισχύει πλέον για το φύλλο δεδομένων αναφοράς.
- Εάν η επιφάνεια στήριξης και η επιφάνεια εφαρμογής δύναμης είναι και άκαμπτες και σκληρές επιφάνειες και η επιφάνεια επαφής είναι μεγαλύτερη από την ευαίσθητη περιοχή του αισθητήρα, λόγω της δομής του αισθητήρα, η απόκριση πίεσης μπορεί να είναι μικρή και ασταθής.Ένα στρογγυλό μαλακό ελαστικό μαξιλάρι πρέπει να στερεωθεί στο κέντρο της ευαίσθητης περιοχής, η διάμετρος είναι ελαφρώς μικρότερη από την ευαίσθητη περιοχή και η περιοχή πρέπει να είναι μεγαλύτερη από το 60% της περιοχής της ευαίσθητης περιοχής.
- Μπορείτε να χρησιμοποιήσετε ταινία διπλής όψης για να στερεώσετε τον αισθητήρα στην επιφάνεια στήριξης.Προσέξτε να είναι τακτοποιημένη και καθαρή η επιφάνεια στήριξης πριν την επικόλληση.Συνιστάται η χρήση ταινίας διπλής όψης μάρκας 3M.παρέχει εξατομικευμένες υπηρεσίες·
Αφού καταπονηθεί ο αισθητήρας και διατηρήσει την πίεση, η τιμή αντίστασης εξόδου θα μετατοπιστεί ελαφρά με την πάροδο του χρόνου, συνήθως εντός 5%.Αυτό το σφάλμα μπορεί να μειωθεί με τη μέθοδο βαθμονόμησης χρονισμού.Στη λειτουργία βαθμονόμησης, ο χρόνος αναμονής μετά την εφαρμογή πίεσης είναι συνεπής με τον χρόνο αναμονής στις πραγματικές εφαρμογές.Εφόσον η κατάσταση δύναμης του αισθητήρα είναι διαφορετική σε διαφορετικά σενάρια εφαρμογής, συνιστάται ο χρήστης να τακτοποιήσει τον αισθητήρα σύμφωνα με το πραγματικό σενάριο εφαρμογής και να δοκιμάσει μόνος του τις παραμέτρους μετατόπισης.
Ανακοινώσεις
- Όταν χρησιμοποιείτε τον αισθητήρα, προσπαθήστε να κάνετε το φορτίο να λαμβάνεται ομοιόμορφα και αποφύγετε την άμεση επαφή με τον αισθητήρα από αιχμηρά αντικείμενα.
- Η χρήση υπερβολικής εμβέλειας θα μειώσει την απόδοση του αισθητήρα ή ακόμη και θα καταστρέψει τον αισθητήρα.
- Ο ακροδέκτης του αισθητήρα είναι κατασκευασμένος από χαλκό και επικασσιτερωμένο υλικό και το μόλυβδο μπορεί να συγκολληθεί ανάλογα με τις ανάγκες.Πρέπει να σημειωθεί ότι η θερμοκρασία συγκόλλησης δεν πρέπει να είναι πολύ υψηλή, συνιστάται να μην υπερβαίνει τους 300°C και ο χρόνος επαφής δεν πρέπει να υπερβαίνει το 1 δευτερόλεπτο, ώστε να αποφευχθεί η τήξη της υψηλής θερμοκρασίας και η παραμόρφωση του υποστρώματος της μεμβράνης .
